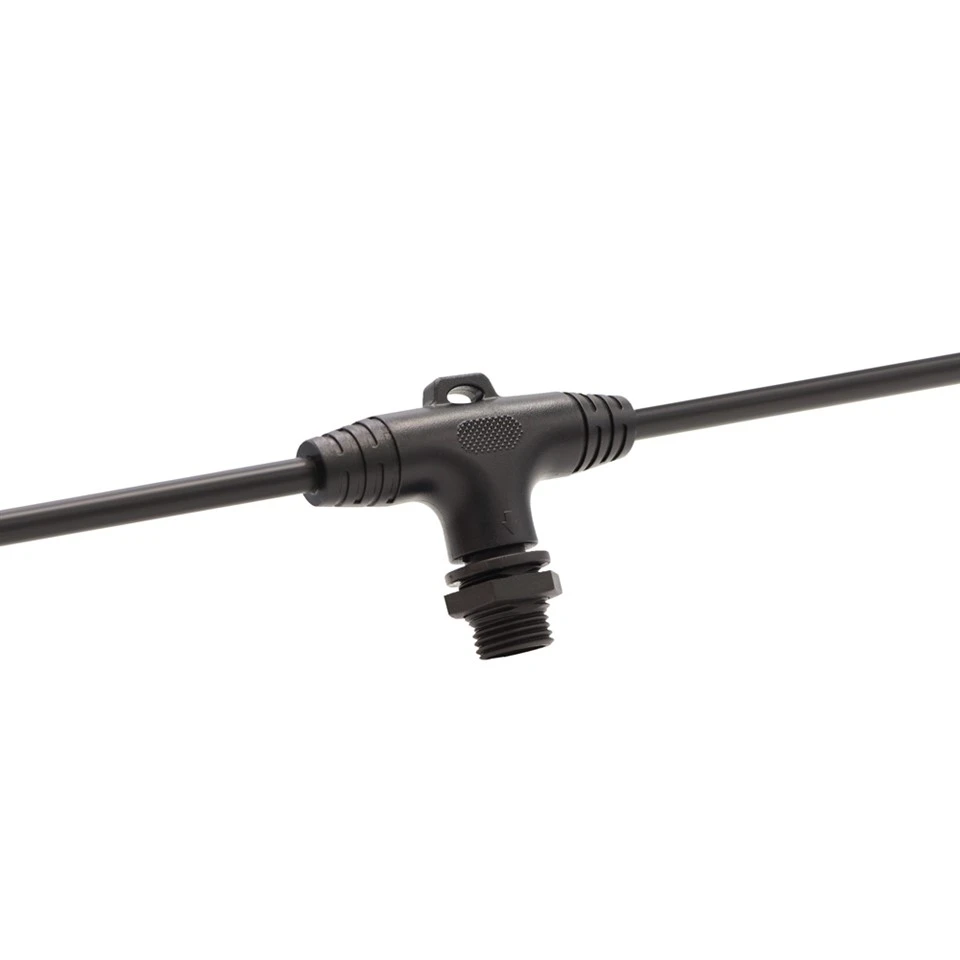

M12 2-6 Pin T{1}}Loại lắp ráp cáp pin chống nước để quản lý cáp robot IP67

Đầu nối chống nước của bảng nhánh loại M12 2-6 Pin T{1}} là bộ phận nối dây shunt ba chiều được thiết kế đặc biệt cho hệ thống dây điện nối tiếp ngoài trời. Cấu trúc hình chữ T-một-vào-hai-độc đáo của nó giúp đơn giản hóa đáng kể cách bố trí hệ thống dây điện hiện trường, loại bỏ nhu cầu sử dụng các hộp nối trung gian cồng kềnh.
Nó sử dụng cấu trúc khóa ren M12×1.0 tiêu chuẩn kết hợp với vòng đệm kín bằng cao su, mang lại hiệu suất chống bụi và chống nước ổn định theo tiêu chuẩn IP67 để chịu được môi trường làm việc ngoài trời-ẩm, mưa, bị chôn vùi và ngoài trời. Các điểm tiếp xúc được làm bằng đồng thau mạ niken-có điện trở tiếp xúc thấp, độ dẫn điện ổn định và khả năng chống gỉ-mạnh mẽ. Toàn bộ vỏ được làm bằng nhựa PVC cứng, có khả năng chống va đập tốt và khả năng thích ứng nhiệt độ rộng từ -20 độ đến +85 độ.
Bộ chia nhánh này được ứng dụng rộng rãi trong chiếu sáng cảnh quan ngoài trời, đèn sân vườn, dây đèn đường LED, giám sát nguồn điện và hệ thống dây điện phân phối công nghiệp nhỏ. Chiều dài cáp tùy chỉnh, số lượng chốt và đường kính bên trong lỗ cáp có thể được điều chỉnh để phù hợp với yêu cầu xây dựng thực tế của bạn.

Gửi yêu cầu

Dongguan Hejiaxin Technology Co., Ltd. là một trong những nhà sản xuất và cung cấp hàng đầu về cụm cáp pin chống nước loại m12 2-6 pin t- để quản lý cáp robot ip67 tại Trung Quốc. Vui lòng bán buôn các sản phẩm bền sản xuất tại Trung Quốc tại đây và nhận bảng giá từ nhà máy của chúng tôi. Tất cả các sản phẩm tùy chỉnh có chất lượng cao và giá cả cạnh tranh.

Thông số kỹ thuật

tham số	Đặc điểm kỹ thuật
Đánh giá điện áp	AC250V
Đánh giá hiện tại	16A
Chu kỳ giao phối	1500 lần
OD cáp tối đa	Nhỏ hơn hoặc bằng 8,0mm
Cấu trúc mạch	4 lõi Một-Trong Hai-Ra T-Loại Mạch song song
Điện trở tiếp xúc	Nhỏ hơn hoặc bằng 10mΩ
Điện trở cách điện	Lớn hơn hoặc bằng 500MΩ ở DC 500V
Độ bền điện áp ở nhiệt độ phòng	1,5KV
Đánh giá nhiệt độ	-20 độ ~+85 độ
Mức độ chống thấm nước	IP67

Thông số vật liệu

tham số	Đặc điểm kỹ thuật
Vật liệu kết hợp dây	Cáp PVC / Cao Su
Vật liệu vỏ chính	PVC
Vật liệu liên hệ pin	Đồng thau mạ niken-
Linh kiện niêm phong	Vòng đệm cao su & tuyến cáp
Chất liệu đai ốc khóa	PVC

Bản vẽ kỹ thuật sản phẩm

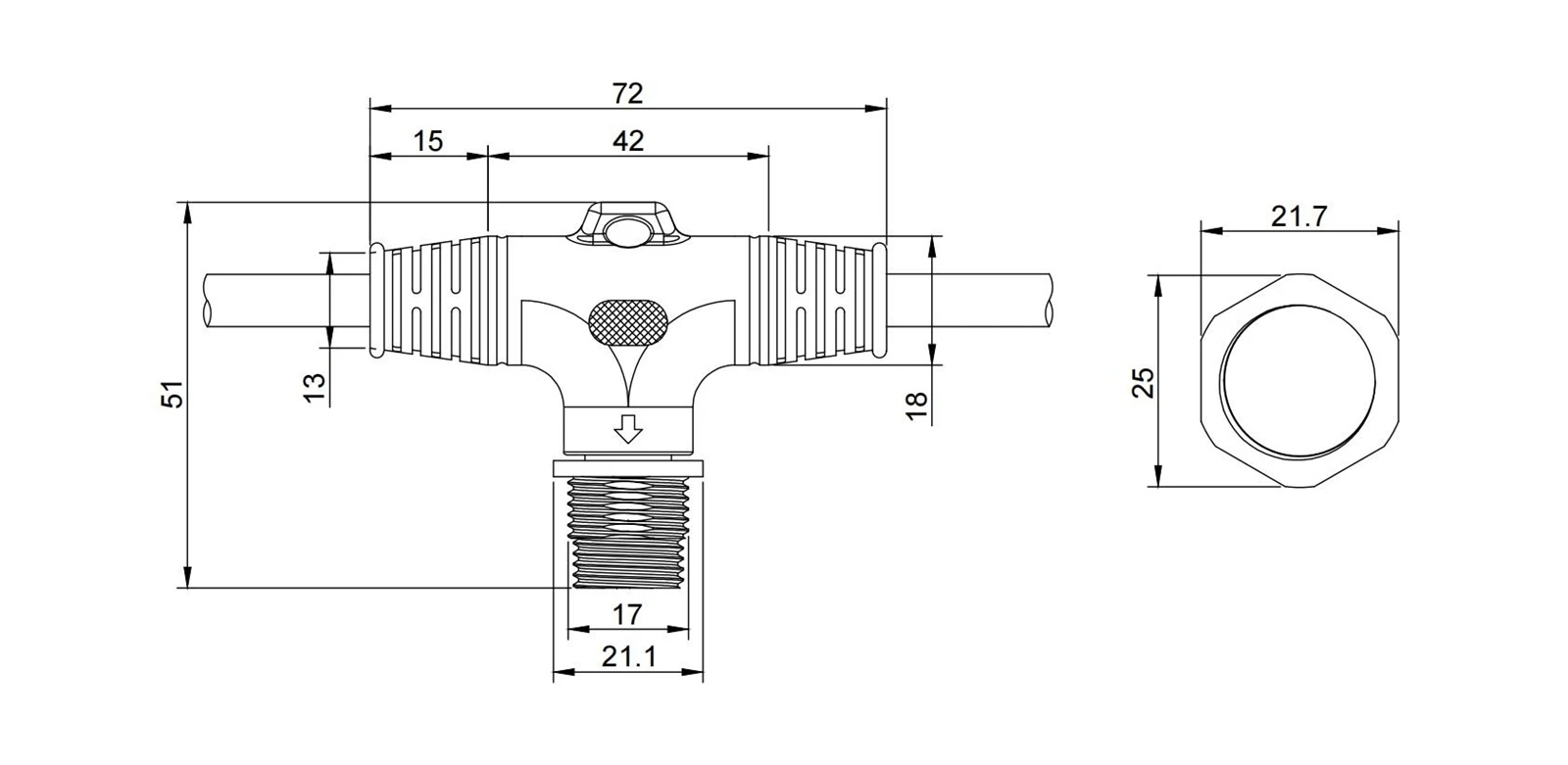

Dimensional Drawing

Bản vẽ kích thước CAD này ghi lại tất cả các kích thước cơ học cốt lõi của đầu nối nhánh loại T{0}}. Chiều dài ngang tổng thể là 72mm, chiều dài phần ren dọc 21,1mm, đai ốc khóa lục giác trên các mặt phẳng 25 mm. Ren ngoài M16×1.0 tiêu chuẩn đảm bảo khớp liền mạch với các phích cắm cáp cái hỗ trợ. Cấu trúc giảm căng cáp-được tích hợp giúp tránh đứt dây một cách hiệu quả do kéo và{10}}rung lâu dài. Tất cả các dung sai kích thước đều tuân theo tiêu chuẩn ISO 2768-m. Bản vẽ kỹ thuật PDF và DWG có sẵn theo yêu cầu. Chúng tôi hỗ trợ sửa đổi tùy chỉnh về chiều dài vỏ, kích thước ren và kích thước đầu vào cáp để phù hợp với độ dày bảng điều khiển và bố trí dây điện của bạn.

chi tiết sản phẩm

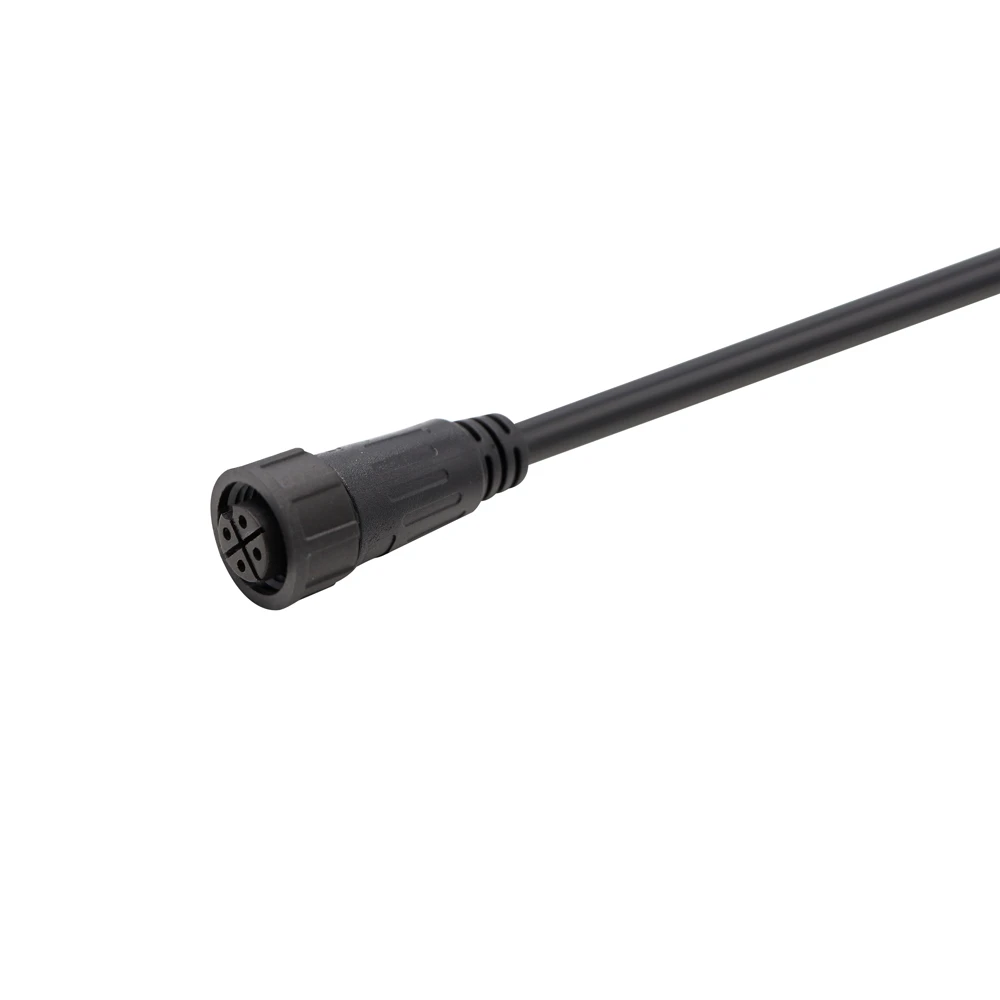

Bức ảnh này cho thấy phích cắm cáp dạng cái hỗ trợ có vỏ bọc PVC tích hợp. Vòng đệm cao su bên trong nhiều lớp kẹp chặt vỏ cáp bên ngoài để tạo thành lớp đệm chống thấm đáng tin cậy. Khoang tiếp xúc 4 lỗ thẳng hàng hoàn hảo với đầu cực đực của đầu nối chữ T để nối dây nối dài thuận tiện.

Phụ kiện đai ốc khóa lục giác PVC

Ảnh chụp độc lập này cho thấy đai ốc khóa lục giác phù hợp cho đầu nối M16 T. Nó phối hợp với ren ngoài để nén vòng đệm bịt kín và khóa chặt toàn bộ cụm. Chất liệu PVC màu đen phù hợp với vỏ chính, có khả năng cách nhiệt và chống lão hóa-ngoài trời tuyệt vời.
