M12 7 Đầu nối chống thấm nước có dây trường pin IP67
Dongguan Hejiaxin Technology Co., Ltd. là một trong những nhà sản xuất và cung cấp hàng đầu về đầu nối chống nước có dây có dây m12 7 pin trường ip67 ở Trung Quốc. Vui lòng bán buôn các sản phẩm bền sản xuất tại Trung Quốc tại đây và nhận bảng giá từ nhà máy của chúng tôi. Tất cả các sản phẩm tùy chỉnh có chất lượng cao và giá cả cạnh tranh.
Thông số kỹ thuật
|
tham số |
Đặc điểm kỹ thuật |
|
Đánh giá điện áp |
AC250V |
|
ăn R hiện tại |
Nhỏ hơn hoặc bằng 6A |
|
Lần cắm |
1500 |
|
OD cáp tối đa |
Nhỏ hơn hoặc bằng 6,0mm |
|
Cấu trúc mạch |
Song song |
|
Điện trở tiếp xúc |
10mΩ |
|
Cấu Trúc Cách Nhiệt |
500MΩatDC500V |
|
Độ bền điện áp ở nhiệt độ phòng |
1,5KV |
|
Đánh giá nhiệt độ |
-20 độ ~+85 độ |
|
Mức độ chống thấm nước |
IP67 |
Thông số vật liệu
|
tham số |
Đặc điểm kỹ thuật |
|
chất liệu dây |
PVC, Cao su |
|
Chất liệu giắc cắm |
PVC |
|
Vật liệu ghim |
Đồng thau mạ niken- |
|
Vòng đệm |
Cao su |

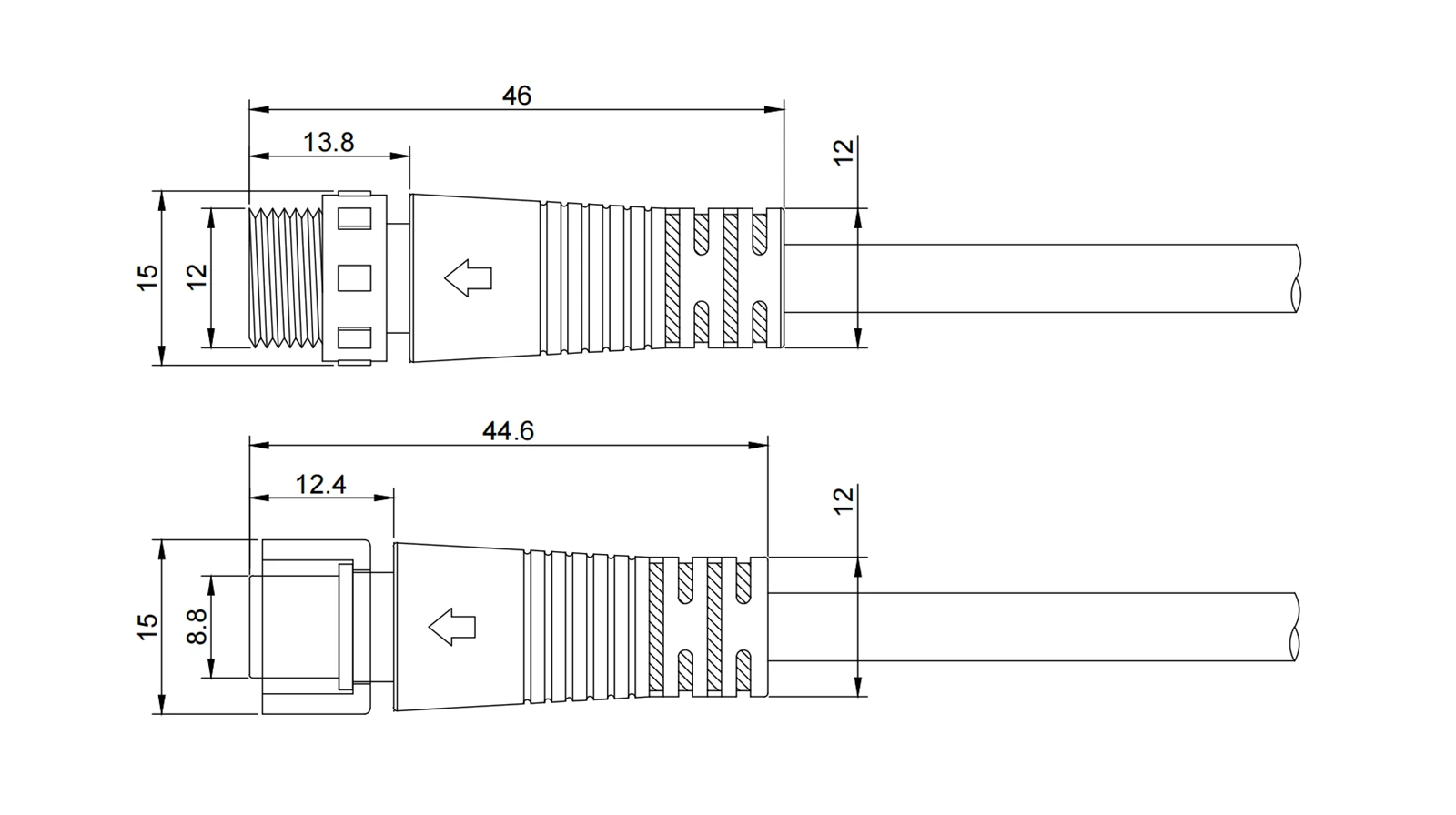

Bản vẽ kỹ thuật sản phẩm
Bản vẽ chiều cung cấp dữ liệu cơ học quan trọng cho mỗi bản trích xuất CAD đính kèm. Chiều dài tổng thể phích cắm đực 46,0 mm, chiều dài ren tiếp nối 13,8 mm, ren phía bảng điều khiển 12,0 mm; đầu vào cáp chấp nhận OD lên tới 6,0mm. Chiều dài tổng thể của ổ cắm cái là 44,6 mm, độ sâu ren mặt giao phối 12,4 mm, mặt lắp 8,8 mm – lưu ý sự bất đối xứng giữa chiều dài gắn kết nam và nữ. Tất cả các chủ đề M12×1.0; dung sai theo tiêu chuẩn ISO 2768‑m. Các vị trí vít bên trong buồng đấu dây và đầu cực cũng được chỉ định để tham khảo điểm kết thúc trường. PDF/DWG có sẵn để tích hợp CAD. Xác minh sự chồng chéo của ren và độ nén của phốt khi tính toán độ hở của bảng.
chi tiết sản phẩm

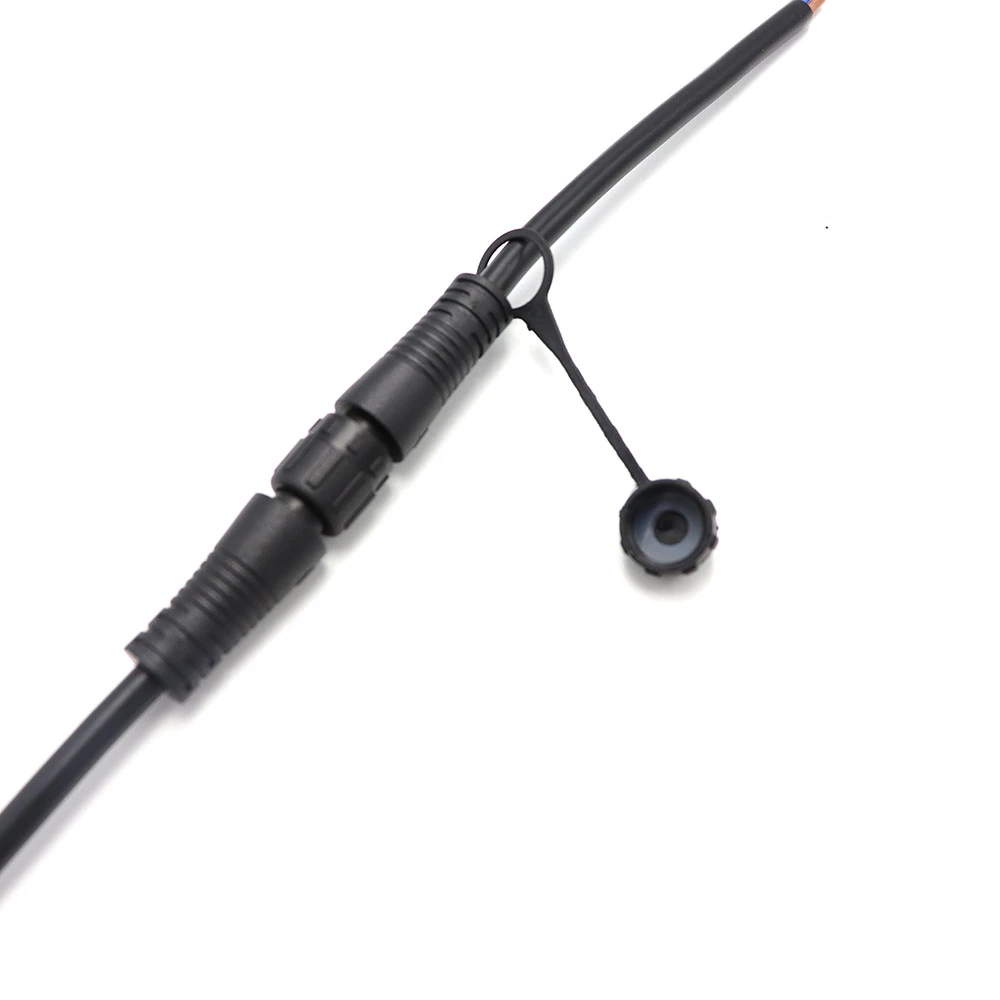

Cặp giao phối với nắp bụi
Bức ảnh này cho thấy các đầu nối đực và cái được kết nối hoàn toàn với một nắp chống bụi PVC màu đen được lắp trên đầu vào cáp của phía đực. Nắp chống bụi cung cấp khả năng bảo vệ bổ sung chống lại bụi bẩn và độ ẩm trong quá trình bảo quản hoặc khi ngắt kết nối, bảo vệ các đầu vít và tính toàn vẹn của vòng đệm. Các sợi kim loại M12×1.0 được ăn khớp hoàn toàn; vỏ PVC màu đen phù hợp với vật liệu nắp để có vẻ ngoài nhất quán. Nắp được buộc chặt vào thân đầu nối để tránh thất lạc. Hình ảnh này xác nhận việc lắp ráp đúng cách tất cả các bộ phận trước khi lắp đặt tại hiện trường.

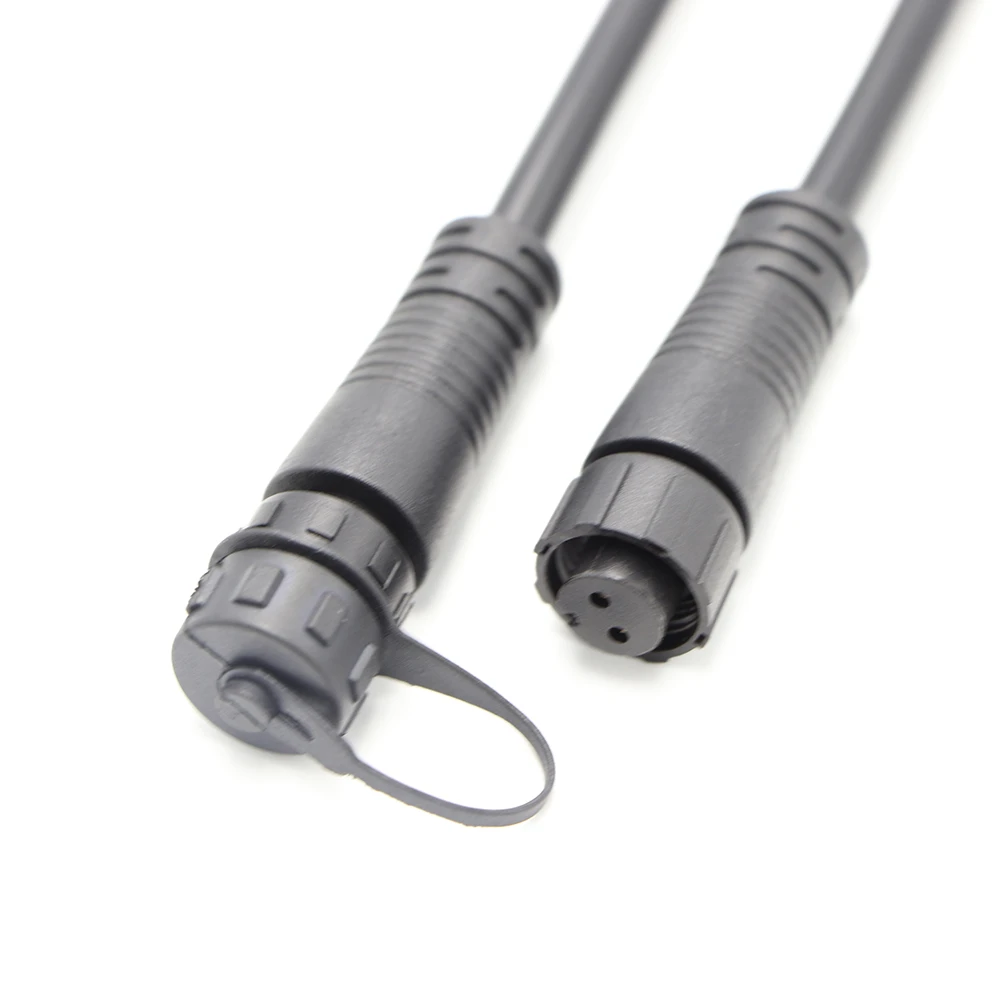

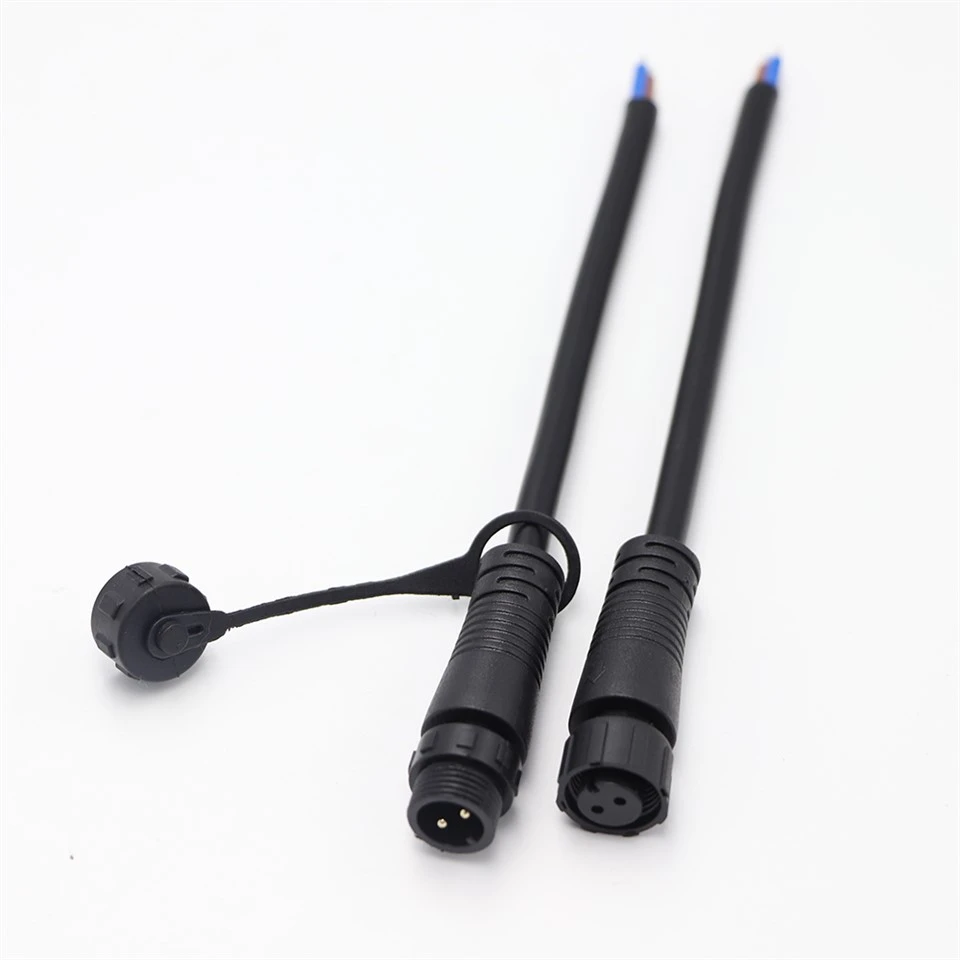

Nam và Nữ tách biệt
Bức ảnh này thể hiện phích cắm đực (trái) đã được lắp nắp chống bụi và ổ cắm cái (phải) được tách rời. Nắp che phủ hoàn toàn ren đực và vùng tiếp xúc, cho biết chức năng bảo vệ của nó khi đầu nối không được ghép nối. Ổ cắm cái hiển thị rõ ràng ren bên trong và ổ cắm tiếp xúc. Cả hai sợi kim loại M12×1.0 đều được làm bằng đồng thau mạ niken. Nắp có dạng dạng đẩy vừa vặn với tay cầm ma sát nhẹ – không cần dụng cụ. Hình ảnh này đóng vai trò tham khảo trực quan cho các quy trình lưu trữ và xử lý trước khi tích hợp hệ thống.
