Đầu nối chống nước lắp ráp nhanh lõi M12 2 IP67

Dongguan Hejiaxin Technology Co., Ltd. là một trong những nhà sản xuất và cung cấp đầu nối chống nước lắp ráp nhanh lõi m12 2 ip67 hàng đầu tại Trung Quốc. Vui lòng bán buôn các sản phẩm bền sản xuất tại Trung Quốc tại đây và nhận bảng giá từ nhà máy của chúng tôi. Tất cả các sản phẩm tùy chỉnh có chất lượng cao và giá cả cạnh tranh.

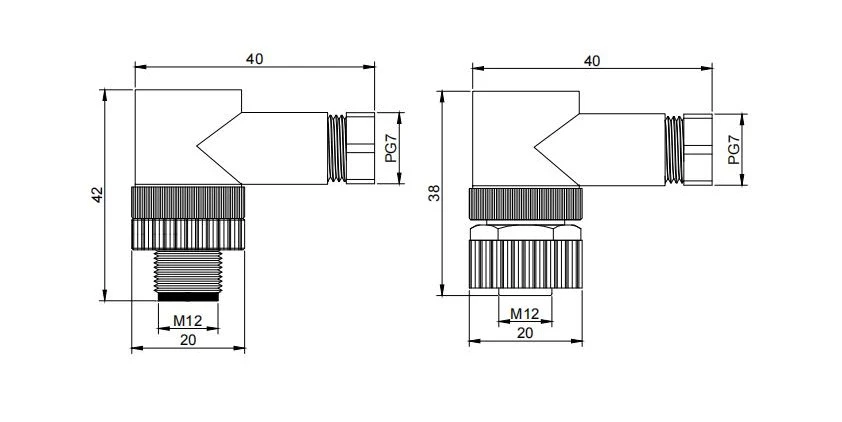

Bản vẽ chiều cung cấp dữ liệu cơ học quan trọng cho mỗi bản trích xuất CAD đính kèm. Chiều dài tổng thể của phích cắm nam là 40,0mm; chiều dài tổng thể của ổ cắm nữ là 40,0mm. Cả hai đều có ren đối tiếp M12×1.0 với chiều dài tương tác là 20,0mm. Khớp nối lắp ráp nhanh là loại đẩy – không cần xoay khi gắn lần đầu; ống khóa nén vòng chữ O bên trong để bịt kín IP67. Đầu vào cáp chấp nhận đường kính ngoài lên tới 6,0mm. Dung sai theo tiêu chuẩn ISO 2768‑m. PDF/DWG có sẵn để tích hợp CAD. Xác minh độ sâu chèn cáp và độ nén bịt kín trong quá trình lắp ráp để đảm bảo khả năng chống thấm định mức.

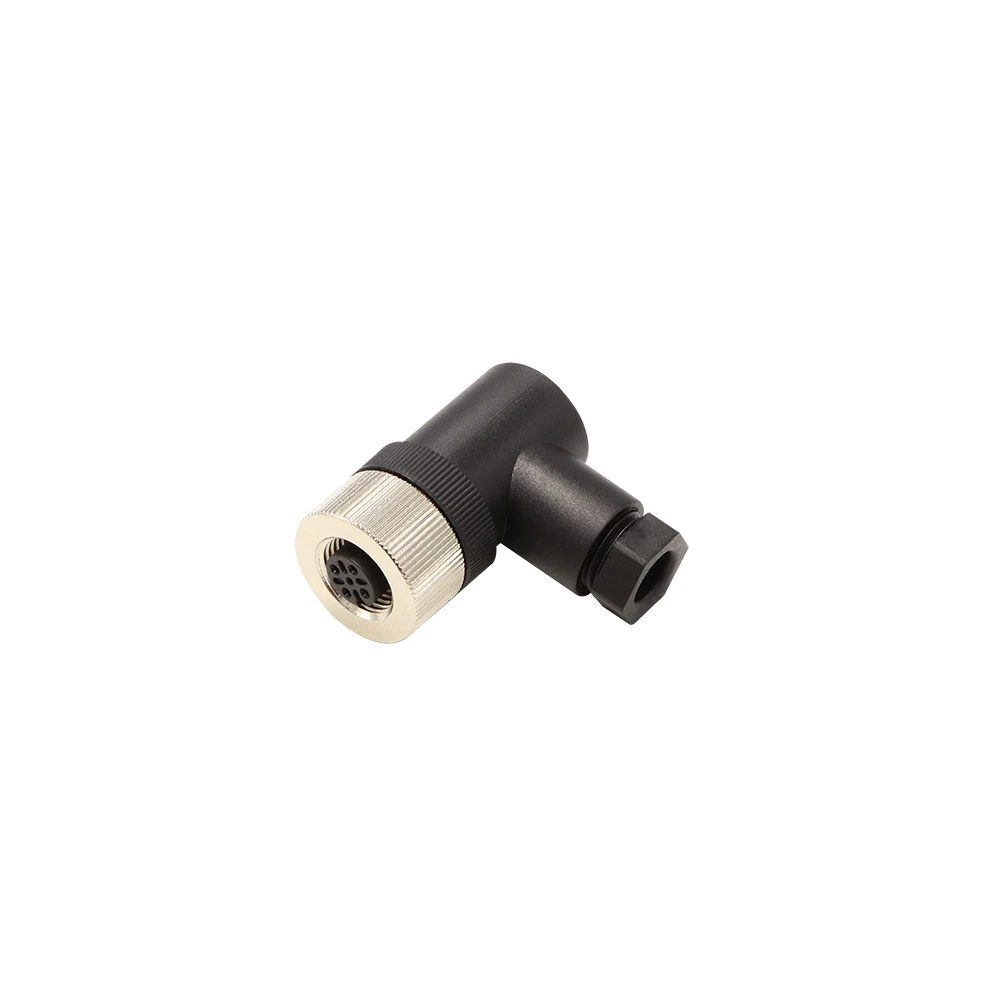

Ổ cắm nữ 4 chân

Chế độ xem góc 45 độ này hiển thị ổ cắm dạng cái với bốn điểm tiếp xúc ổ cắm bằng đồng mạ niken (đường kính 1,0mm) được sắp xếp theo mẫu M12 tiêu chuẩn. Có thể nhìn thấy vỏ PVC màu đen và ren trong (M12×1.0). Vòng chữ O bịt kín được lõm vào bên trong mặt giao tiếp. Hình ảnh này giúp kiểm tra sự căn chỉnh tiếp xúc và tình trạng ren trước khi lắp ráp.

Ổ cắm nữ có phụ kiện

Bức ảnh này cho thấy ổ cắm dạng cái cùng với phụ kiện nắp chống bụi bảo vệ của nó. Nắp được đúc bằng nhựa PVC màu đen có khớp đẩy trên ren M12 – không cần dụng cụ. Khi được lắp đặt, nó sẽ che các điểm tiếp xúc và bịt kín khỏi bụi bẩn và hơi ẩm trong quá trình bảo quản. Dây buộc ngăn chặn sự mất mát. Hữu ích cho việc bảo trì hiện trường và ngắt kết nối tạm thời.
