Đầu nối chống nước được xếp hạng lõi M12 3 IP68

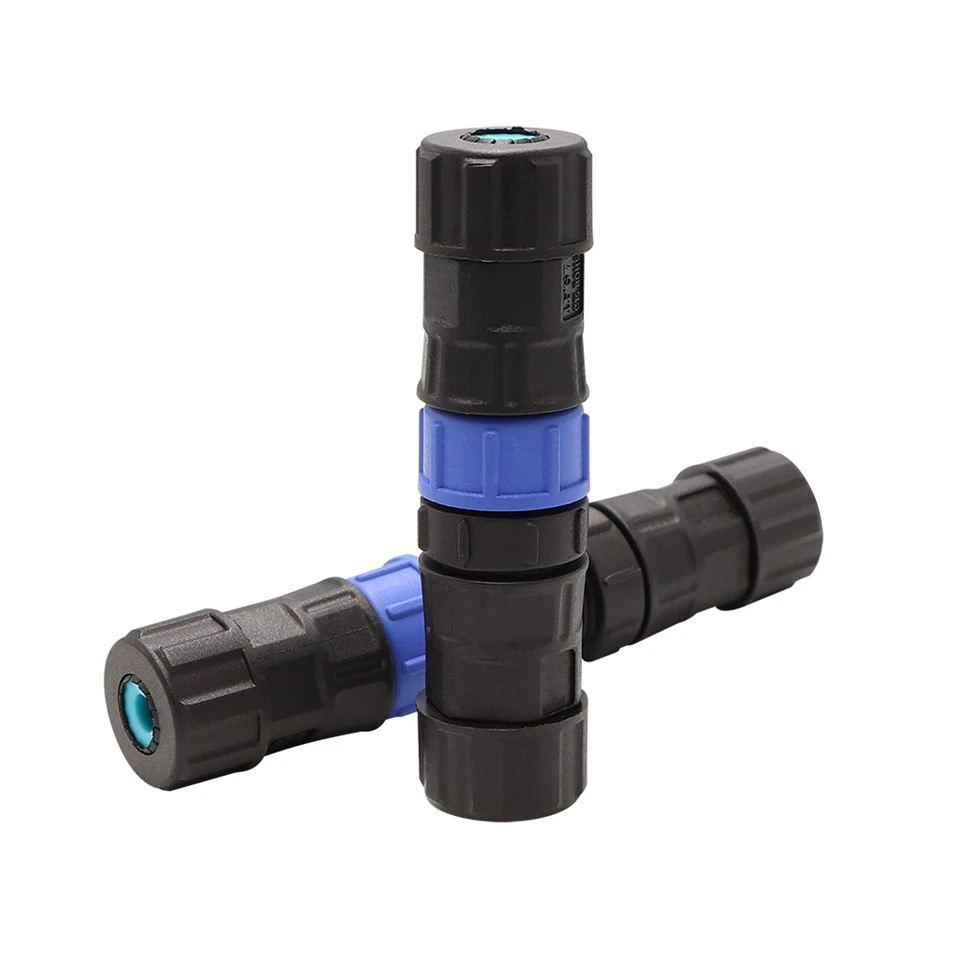

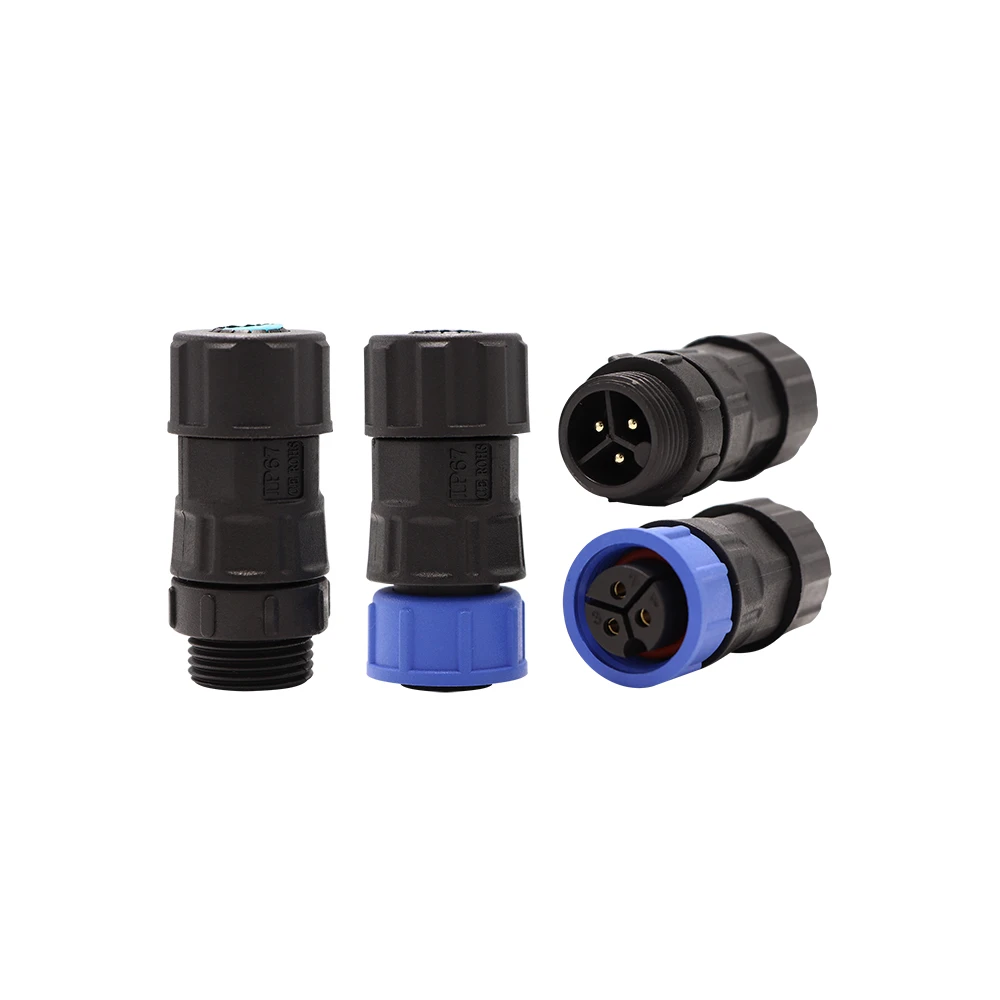

Ảnh tổng hợp này hiển thị đầu nối dương và âm 3 chân theo cả hướng dọc và hướng ngang. Vỏ PVC màu đen nhất quán xuyên suốt, với vòng giao diện kết nối được đúc màu xanh lam – một chỉ báo trực quan để nhận dạng nhanh lớp niêm phong IP68. Có thể nhìn thấy ba điểm tiếp xúc bằng đồng mạ niken (chân 1,0 mm) trên mặt nam. Vòng màu xanh lam giúp phân biệt dòng này với các phiên bản IP67 tiêu chuẩn, báo hiệu khả năng ngâm nước được nâng cao. Sử dụng hình ảnh này để nhận dạng trực quan rõ ràng trước khi lắp đặt trong môi trường dưới nước hoặc có độ ẩm cao.

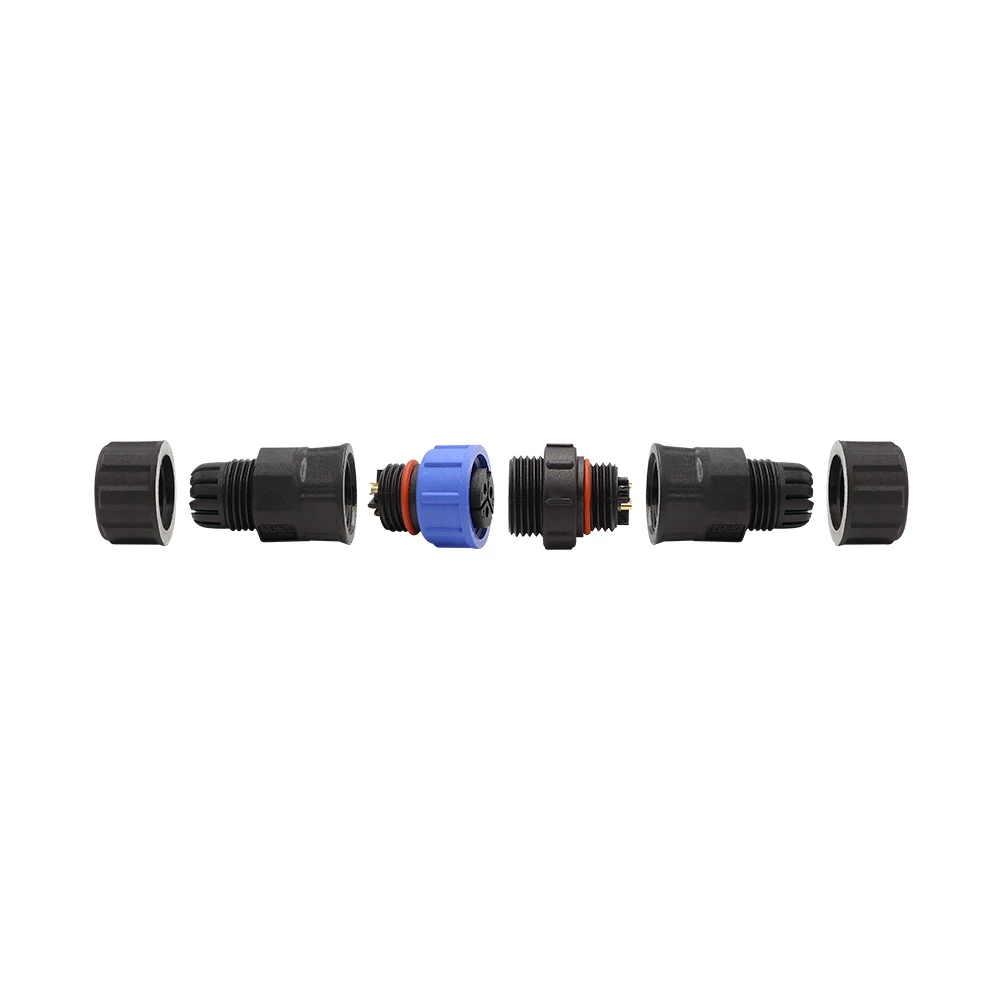

Bức ảnh dạng xem nổ này cho thấy các bộ điều hợp nam và nữ được tháo rời hoàn toàn, để lộ cấu trúc bịt kín bên trong. Các vòng chữ O kép (một ở gốc ren đực, một ở bên trong ren cái) có thể nhìn thấy rõ ràng – đây là những bộ phận chính đạt được mức bảo vệ chống ngập IP68. Đai ốc khớp nối có ren, miếng đệm cáp và kẹp giảm sức căng bên trong đều được thể hiện riêng biệt. Không cần dụng cụ đặc biệt nào để lắp lại – mô-men xoắn tiêu chuẩn (0,8–1,2 Nm) trên vòng đệm đảm bảo độ nén bịt kín thích hợp. Hình ảnh này hỗ trợ đội bảo trì hiểu được cụm phốt và trình tự lắp ráp chính xác.
