M12 3 Đầu nối chống nước có ren IP67

Dongguan Hejiaxin Technology Co., Ltd. là một trong những nhà sản xuất và cung cấp đầu nối chống nước có ren m12 3 pin ip67 hàng đầu tại Trung Quốc. Vui lòng bán buôn các sản phẩm bền sản xuất tại Trung Quốc tại đây và nhận bảng giá từ nhà máy của chúng tôi. Tất cả các sản phẩm tùy chỉnh có chất lượng cao và giá cả cạnh tranh.

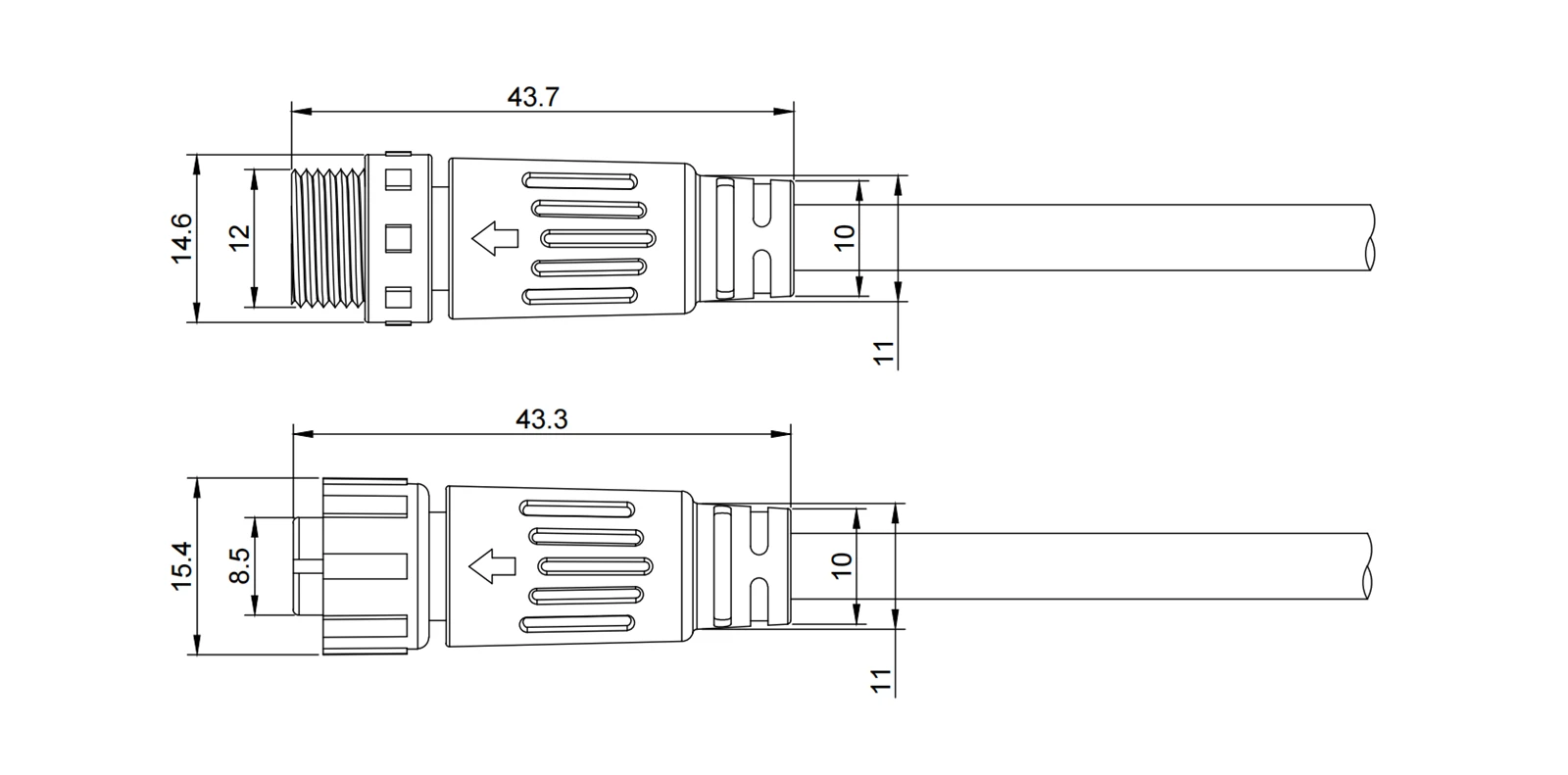

Bản vẽ chiều cung cấp dữ liệu cơ học quan trọng cho mỗi bản trích xuất CAD đính kèm. Chiều dài tổng thể của phích cắm đực là 43,7 mm, với chiều dài ren tiếp nối 14,6 mm và ren bên của bảng điều khiển- là 12,0 mm; đầu vào cáp chấp nhận OD lên tới 6,0mm. Chiều dài tổng thể của ổ cắm cái là 43,3mm, có độ sâu ren 15,4mm trên mặt giao phối và 8,5mm ở mặt lắp – lưu ý sự bất đối xứng giữa chiều dài gắn kết nam/nữ. Việc lắp ráp hoàn toàn được ghép nối sẽ giảm đến đường bao được chỉ định. Tất cả các luồng là M12×1.0; dung sai theo tiêu chuẩn ISO 2768-m. Vị trí phím phân cực được đánh dấu để đảm bảo định hướng chính xác. PDF/DWG có sẵn để tích hợp CAD. Xác minh độ sâu tương tác 14,6 mm và 15,4 mm khi tính toán độ hở của bảng và độ chồng ren.

Mặt trước phích cắm nam (3 chân, vỏ PVC màu đen)

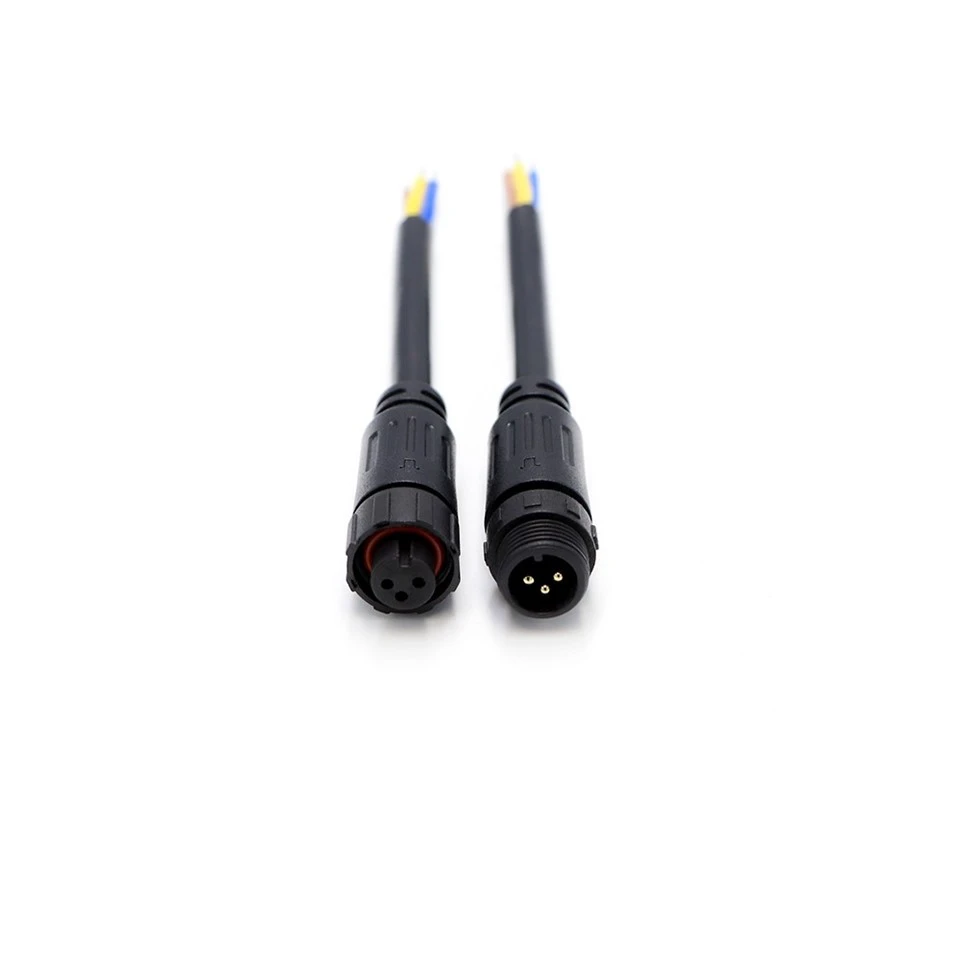

Mặt trước-này hiển thị phích cắm đực có ba điểm tiếp xúc bằng đồng thau mạ niken- được sắp xếp theo mẫu hình tròn M12 tiêu chuẩn (chân có đường kính 1,0 mm). Vỏ đúc PVC màu đen giúp bảo vệ cơ học và cách điện; phím phân cực tích hợp có thể nhìn thấy ở vị trí 12 giờ, đảm bảo định hướng chính xác trong quá trình giao phối. Thiết kế mặt phẳng cho phép dễ dàng làm sạch các mảnh vụn trước khi kết nối. Không có vòng đệm nào lộ ra ở phía này - nó nằm phía sau chân ren. Sử dụng hình ảnh này để xác minh tình trạng chốt, định tâm và không có gờ hoặc biến dạng trước khi lắp ráp.

Nam Nữ Riêng Biệt (Vòng Tròn Đỏ Nổi Bật)

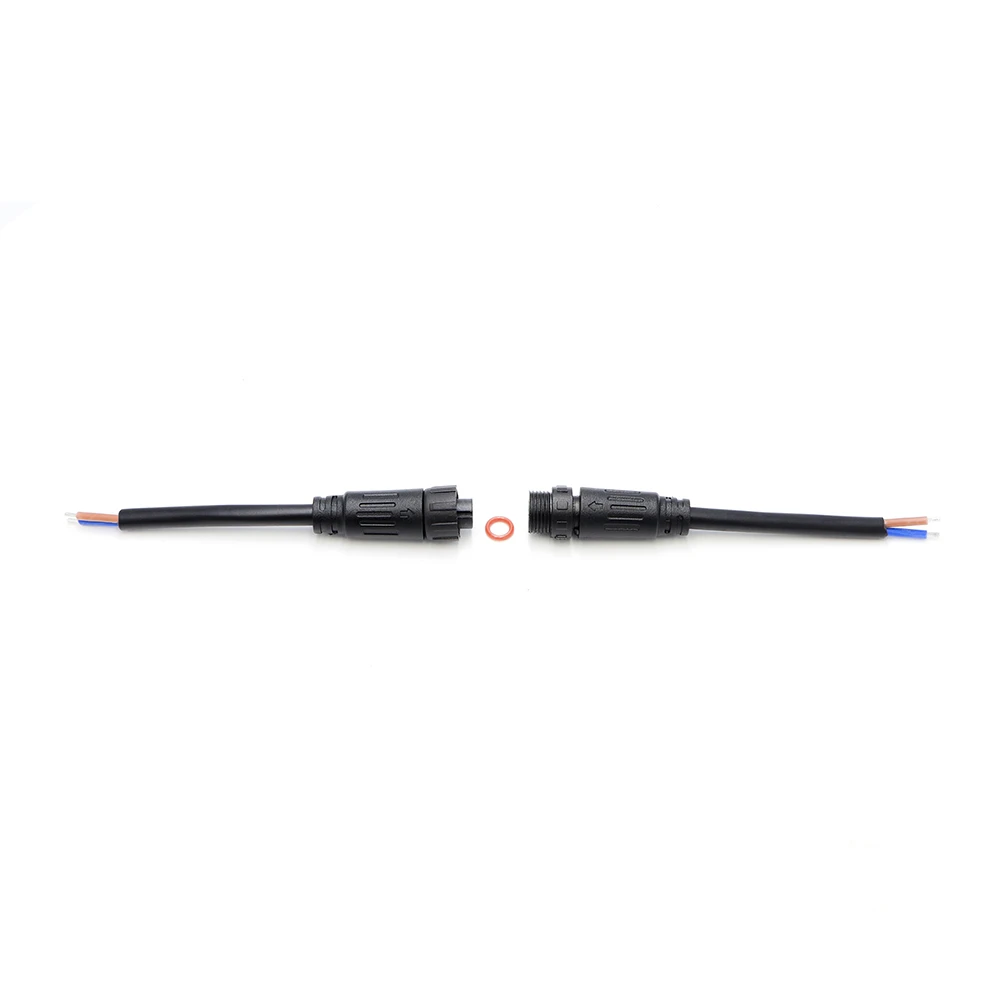

Ảnh này cho thấy phích cắm đực (trái) và ổ cắm cái (phải) được tách biệt, với một vòng tròn màu đỏ làm nổi bật vòng đệm kín O{0}} trên gốc ren đực – thành phần bịt kín IP67 chính. Cả hai sợi kim loại (M12×1.0) đều có thể nhìn thấy đầy đủ; chú thích màu đỏ hỗ trợ việc định vị con dấu trước khi lắp ráp, ngăn ngừa thiếu sót trong quá trình lắp đặt tại hiện trường. Vật liệu vòng chữ O-là cao su, tương thích với nhiệt độ –20 độ đến +85 và có khả năng chống ẩm cũng như hóa chất nhẹ. Hình ảnh này đóng vai trò như một lời nhắc trực quan để kiểm tra vòng chữ O xem có vết cắt hoặc độ mòn nào trước mỗi lần giao phối hay không.
