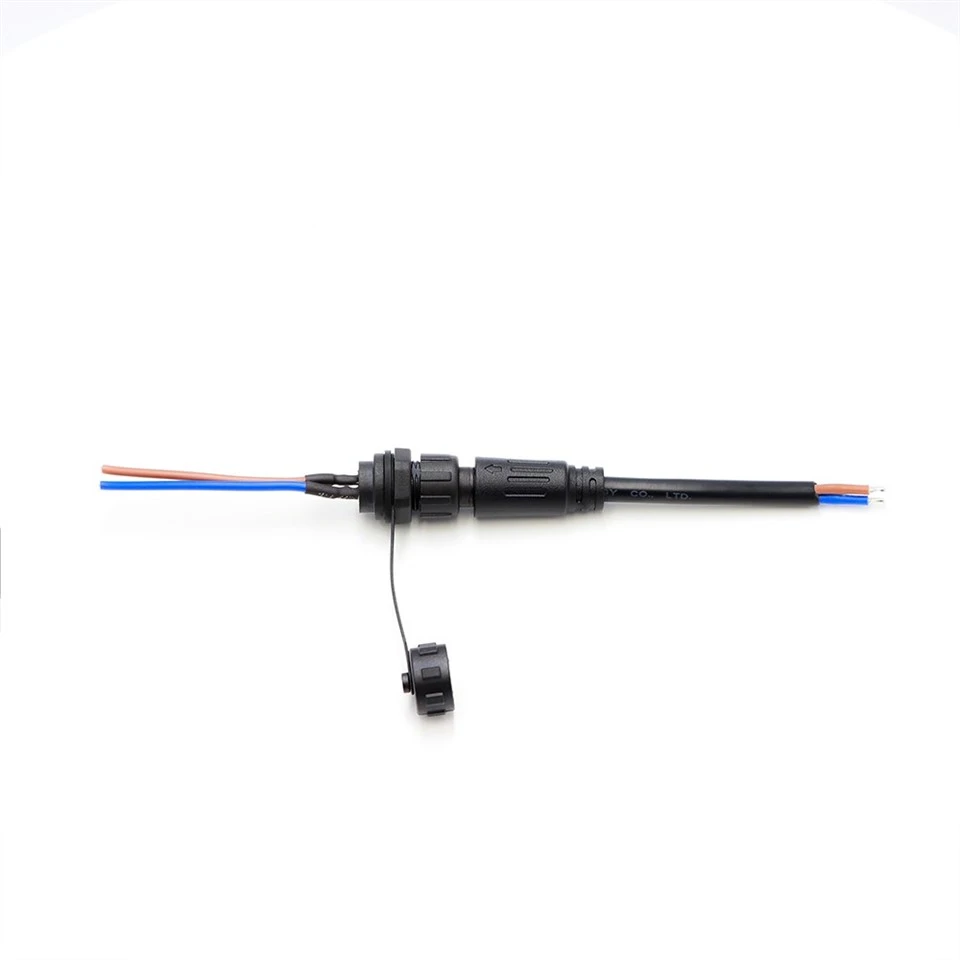

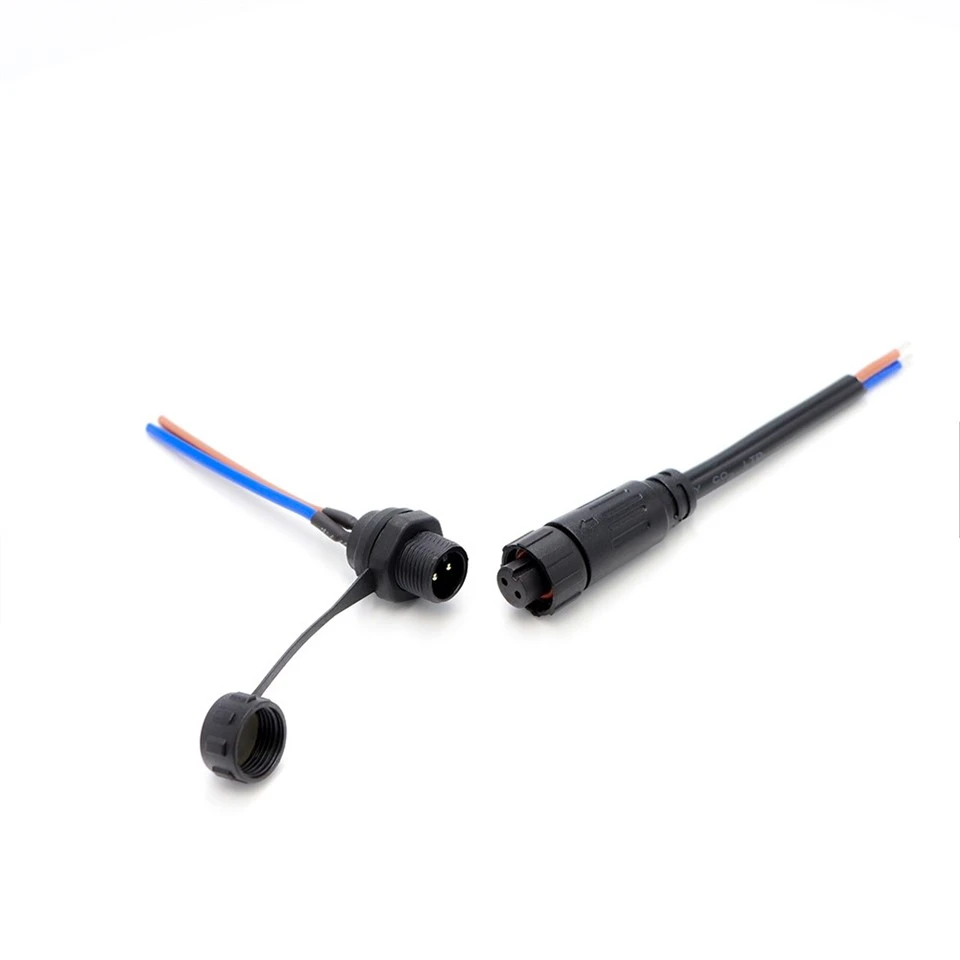

M16 2 Đầu nối chống nước có ren gắn trên bảng điều khiển lõi IP67

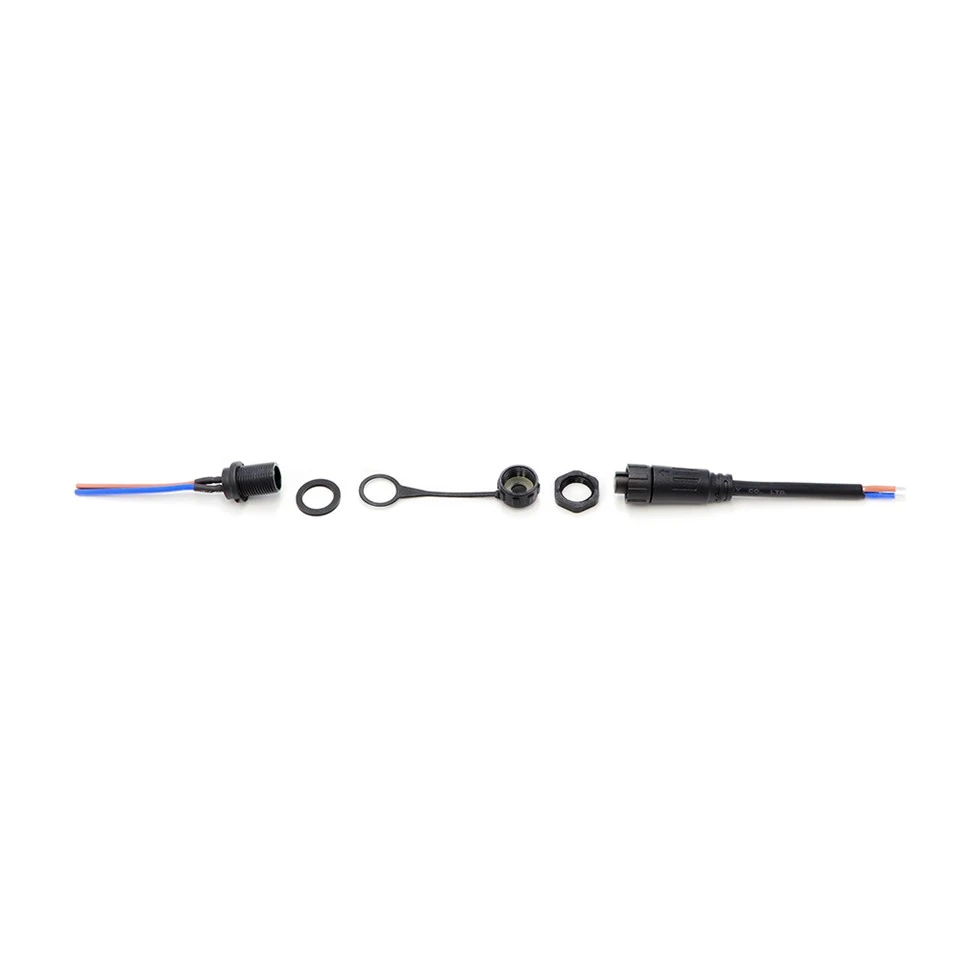

Phiên bản gắn bảng điều khiển của lõi M{0}} được chế tạo để lắp đặt cố định – đi qua một lỗ khoét hình tròn có ống lót có ren và vòng đệm bịt kín. Thiết kế này giúp loại bỏ các lỗ cáp xuyên qua, đồng nghĩa với việc có ít nơi hơi ẩm xâm nhập hơn. Phù hợp cho tủ điều khiển, hộp nối, vỏ ngoài trời. 10A/250V AC, ren M16×1.0. Điện: Nhỏ hơn hoặc bằng điện trở tiếp xúc 10mΩ, Cách điện lớn hơn hoặc bằng 500MΩ ở DC 500V, khả năng chịu điện môi 1,5kV, 1.500 chu kỳ. Con dấu IP67, chốt bằng đồng mạ niken, vỏ PVC, -20 độ đến +85 độ . Mạch song song. Hoạt động tốt cho các hệ thống điều khiển OEM, phân phối chịu được thời tiết và xây dựng bảng điều khiển trong đó việc giữ kín vỏ bọc là ưu tiên hàng đầu. Phạm vi độ dày của tấm có trên bản vẽ – hãy kiểm tra nó trước khi cắt.

Gửi yêu cầu

Dongguan Hejiaxin Technology Co., Ltd. là một trong những nhà sản xuất và cung cấp hàng đầu về đầu nối chống nước có ren gắn bảng điều khiển lõi m16 2 ip67 tại Trung Quốc. Vui lòng bán buôn các sản phẩm bền sản xuất tại Trung Quốc tại đây và nhận bảng giá từ nhà máy của chúng tôi. Tất cả các sản phẩm tùy chỉnh có chất lượng cao và giá cả cạnh tranh.

Thông số kỹ thuật

tham số	Đặc điểm kỹ thuật
Đánh giá điện áp	AC250V
ăn R hiện tại	Nhỏ hơn hoặc bằng 6A
Lần cắm	1500
OD cáp tối đa	Nhỏ hơn hoặc bằng 8,0mm
Cấu trúc mạch	Song song
Điện trở tiếp xúc	10mΩ
Cấu Trúc Cách Nhiệt	500MΩatDC500V
Độ bền điện áp ở nhiệt độ phòng	1,5KV
Đánh giá nhiệt độ	-20 độ ~+85 độ
Mức độ chống thấm nước	IP67

Thông số vật liệu

tham số	Đặc điểm kỹ thuật
chất liệu dây	PVC, Cao su
Chất liệu giắc cắm	PVC
Vật liệu ghim	Đồng thau mạ niken-
Vòng đệm	Cao su

Bản vẽ kỹ thuật sản phẩm

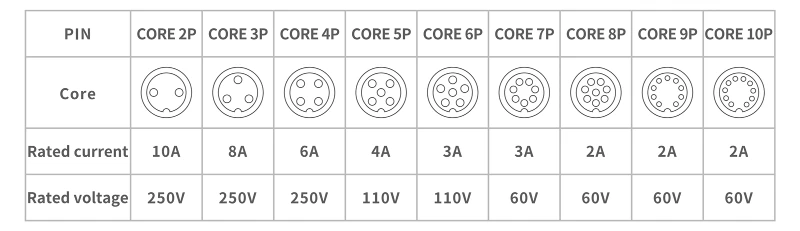

Core Configuration Diagram

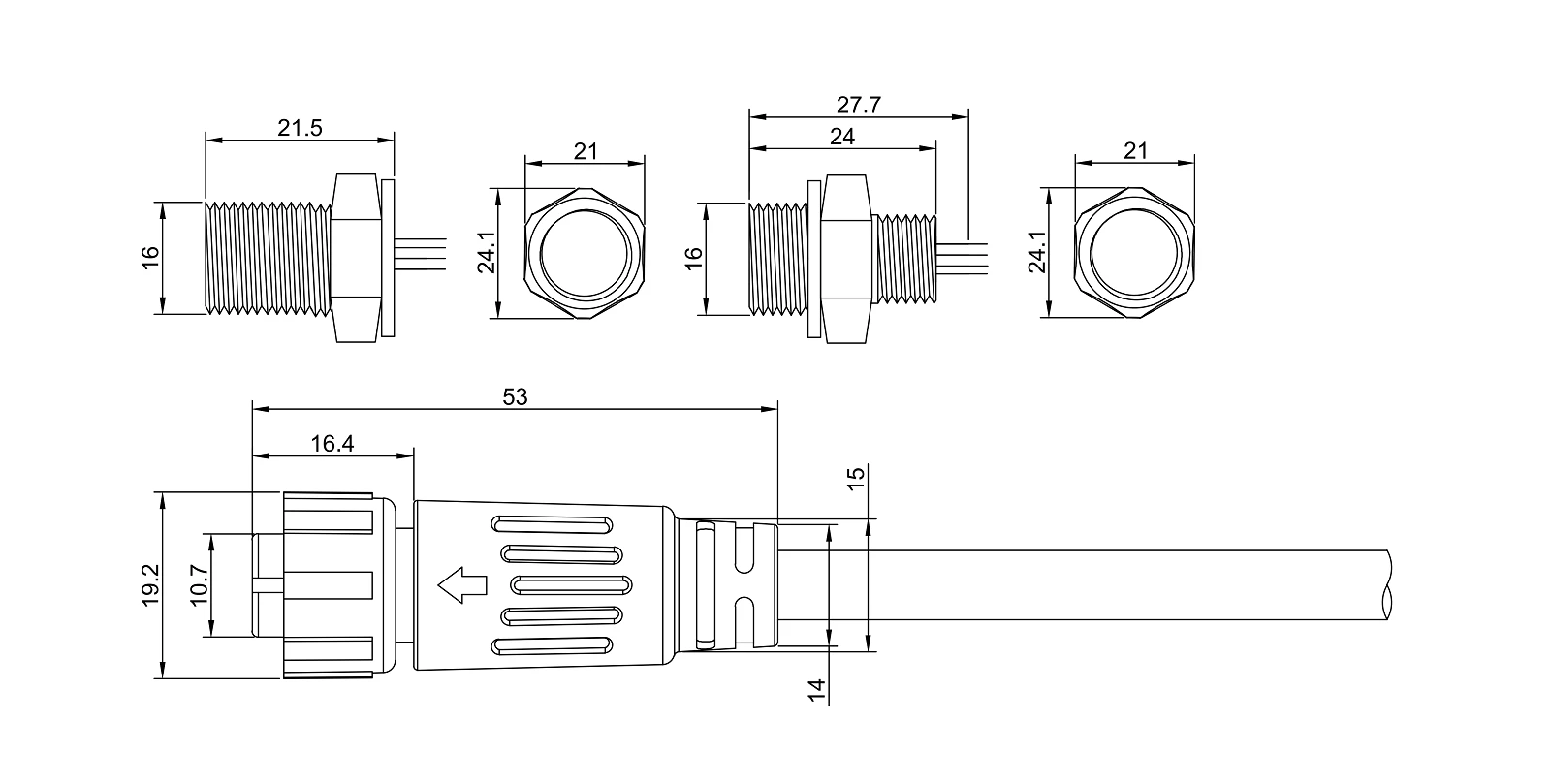

Dimensional Drawing -

Từ CAD: phích cắm gắn bảng điều khiển dạng đực tổng thể 53,0mm, ren ống lót M16×1.0 15,0mm, ren phía bảng điều khiển 14,0mm, đai ốc lắp 24,1mm AF. Ổ cắm cái: độ sâu ren giao phối 16,4mm, đai ốc 21,5mm AF. Giảm dòng điện cho dòng gắn bảng điều khiển: 2 chân 10A/250V, 3 chân 8A/250V, 4 chân 6A/250V, 5 chân 4A/110V, lên đến 10 chân 2A/60V. ISO 2768‑m. PDF/DWG có sẵn. Và đúng vậy - chiều dài vỏ, biên dạng ren, kích thước đai ốc, cách sắp xếp tiếp điểm đều có thể được sửa đổi để phù hợp với độ dày bảng điều khiển và nhu cầu đi vào cáp của bạn. Chỉ cần cho chúng tôi biết bạn đang làm việc với cái gì.

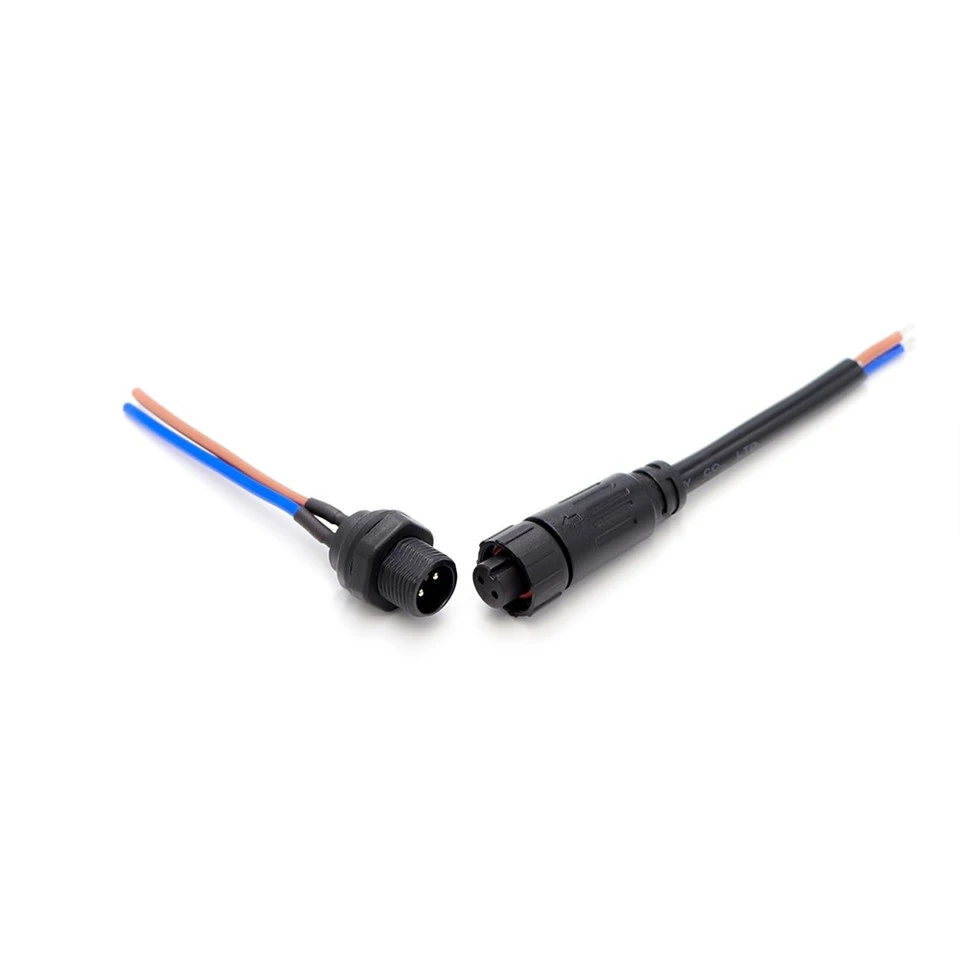

chi tiết sản phẩm

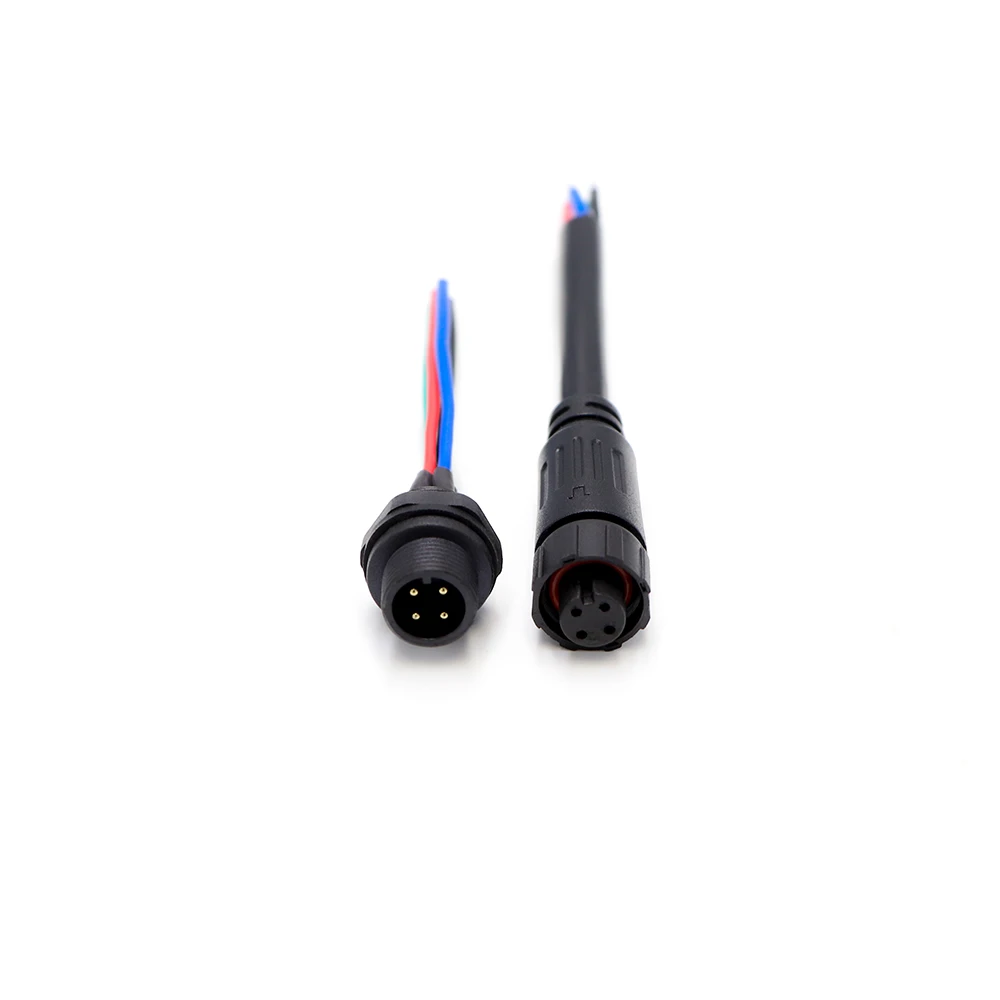

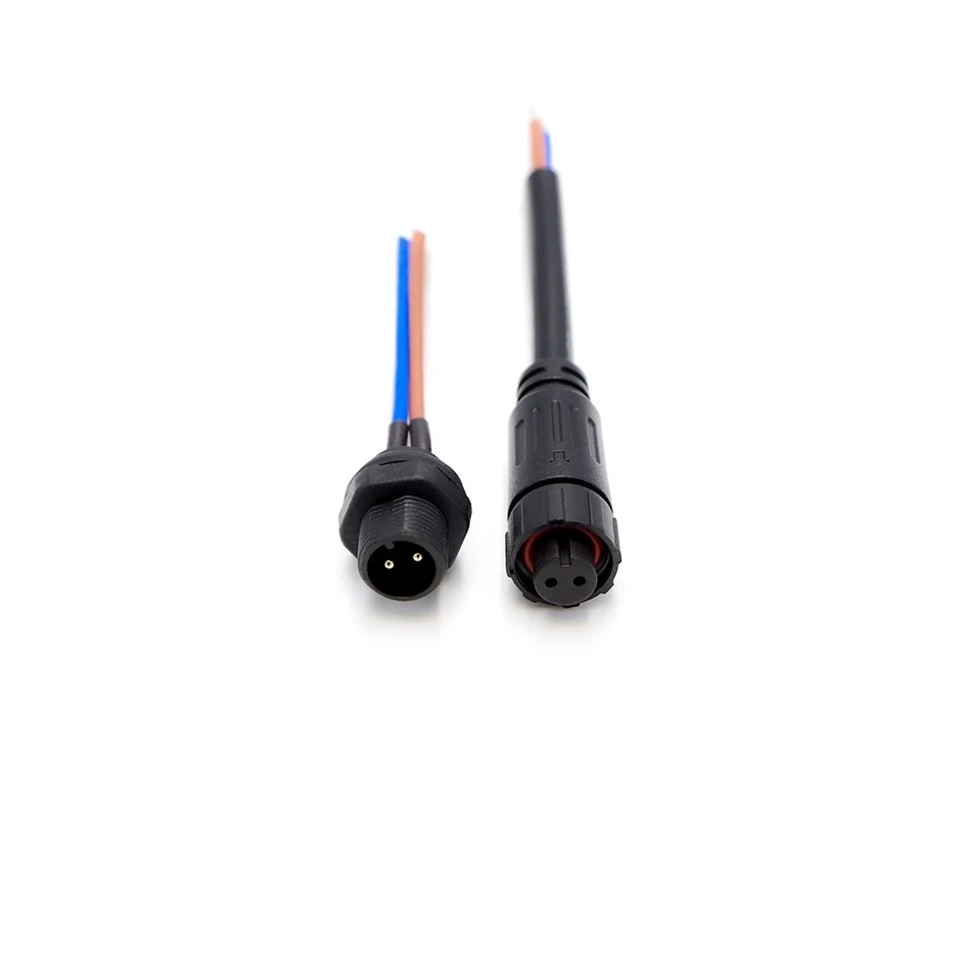

Mặt trước của Nam và Nữ (Phiên bản 4-Pin)

Ảnh nhìn từ phía trước này hiển thị phích cắm dương và ổ cắm âm của biến thể 4 chân (để minh họa) được đặt cạnh nhau. Cả hai đều có bốn điểm tiếp xúc bằng đồng mạ niken được sắp xếp theo mẫu hình tròn M16 tiêu chuẩn với vỏ bằng nhựa PVC màu đen. Hình ảnh này giúp xác minh sự căn chỉnh và hướng của chốt/ổ cắm trước khi lắp ráp.

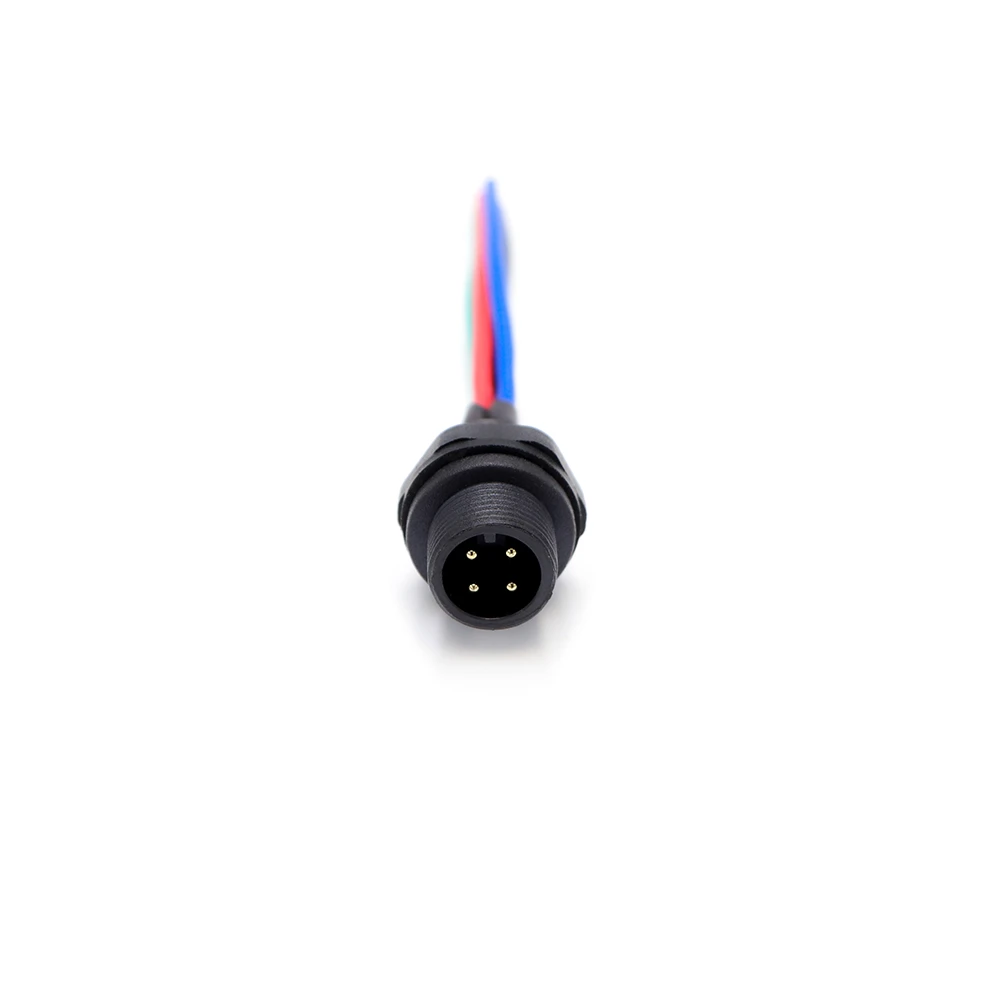

Mặt trước phích cắm nam (Phiên bản 4 chân, PVC màu đen)

Hình ảnh mặt trước này hiển thị phích cắm đực của biến thể 4 chân (để minh họa) với bốn chân cắm bằng đồng mạ niken có thể nhìn thấy rõ ràng. Vỏ PVC màu đen và ren ngoài M16×1.0 cũng được hiển thị. Hình ảnh này hỗ trợ việc kiểm tra tình trạng chốt, độ thẳng và chất lượng lớp mạ trước khi ghép nối.
