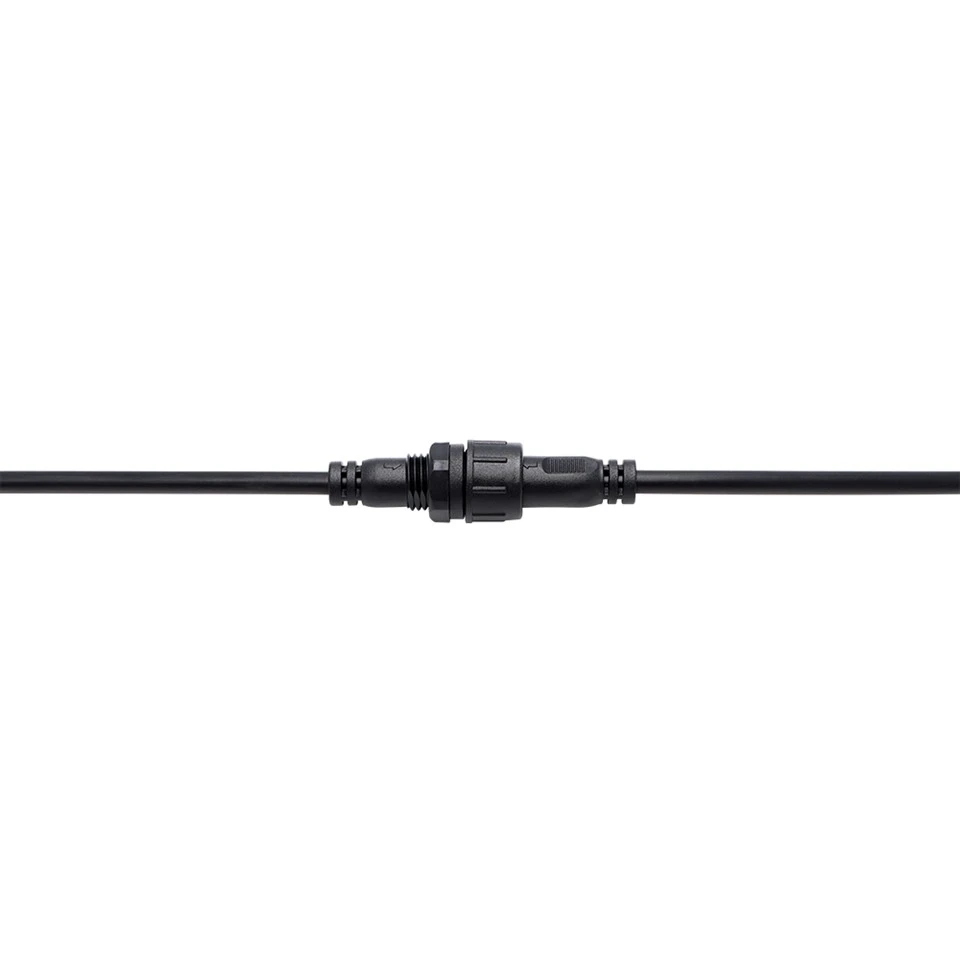

M16 3 Đầu nối chống nước có ren IP67

Đầu nối ren M{0}}‑pin nằm ở vị trí phù hợp dành cho đèn LED, bộ điều khiển động cơ và thiết bị phân phối ngoài trời chạy ở điện áp 8A/250V. Sợi M16×1.0 có khả năng chống rung rất tốt – chúng tôi đã thấy những sợi này bám rất tốt trên các rãnh trượt của máy bơm, đường dây băng tải và biển báo chữ cái kênh. Về mặt điện, bạn đang xem Điện trở tiếp xúc Nhỏ hơn hoặc bằng 10mΩ, Cách điện lớn hơn hoặc bằng 500MΩ ở DC 500V và khả năng chịu điện môi 1,5kV – tất cả đều được xác thực qua 1.500 chu kỳ cắm/rút phích cắm. Xếp hạng IP67 với các chốt bằng đồng mạ niken và vỏ bọc PVC có nghĩa là nó xử lý được độ -20 độ đến +85 mà không có khiếu nại và chấp nhận cáp có đường kính ngoài lên tới 8,0 mm. Mạch song song làm cho việc nối chuỗi trở nên đơn giản. Nếu bạn cần sơ đồ chân khác, dây dẫn dài hơn hoặc vỏ được tinh chỉnh, chúng tôi cũng có thể làm điều đó. Đó là một đầu nối chắc chắn, đơn giản dành cho các công việc sử dụng điện công nghiệp hàng ngày.

Gửi yêu cầu

Dongguan Hejiaxin Technology Co., Ltd. là một trong những nhà sản xuất và cung cấp đầu nối chống nước có ren m16 3 pin ip67 hàng đầu tại Trung Quốc. Vui lòng bán buôn các sản phẩm bền sản xuất tại Trung Quốc tại đây và nhận bảng giá từ nhà máy của chúng tôi. Tất cả các sản phẩm tùy chỉnh có chất lượng cao và giá cả cạnh tranh.

Thông số kỹ thuật

tham số	Đặc điểm kỹ thuật
Đánh giá điện áp	AC250V
ăn R hiện tại	Nhỏ hơn hoặc bằng 10A
Lần cắm	1500
OD cáp tối đa	Nhỏ hơn hoặc bằng 8,0mm
Cấu trúc mạch	Song song
Điện trở tiếp xúc	10mΩ
Cấu Trúc Cách Nhiệt	500MΩatDC500V
Độ bền điện áp ở nhiệt độ phòng	1,5KV
Đánh giá nhiệt độ	-20 độ ~+85 độ
Mức độ chống thấm nước	IP67

Thông số vật liệu

tham số	Đặc điểm kỹ thuật
chất liệu dây	PVC, Cao su
Chất liệu giắc cắm	PVC
Vật liệu ghim	Đồng thau mạ niken-
Vòng đệm	Cao su

Bản vẽ kỹ thuật sản phẩm

Core Configuration Diagram

Dimensional Drawing

Chú thích chính từ CAD: phích cắm đực có chiều dài tổng thể là 42,6 mm, với ren tiếp nối 12,8 mm và 14,0 mm ở mặt bảng – mặt phẳng đai ốc khớp nối có kích thước 19,18 mm. Mặt cái: tổng thể 41,2mm, độ sâu ren 18,5mm, phần lắp 16,2mm. Cả hai đều sử dụng M16×1.0. Dòng điện giảm dần cho phiên bản 3 chân này là 8A/250V – để tham khảo, 2 chân còn 10A, 4 chân giảm xuống 6A, 5 chân 4A, 6 chân 3A. Dung sai tuân theo ISO 2768‑m. Chúng tôi có thể cung cấp PDF hoặc DWG nếu bạn cần đưa thẳng vào CAD của mình. Và nếu phần cắt bảng điều khiển hoặc tuyến cáp của bạn yêu cầu thông số kỹ thuật khác – chiều dài vỏ, biên dạng ren, bước tiếp xúc – chúng tôi có thể điều chỉnh.

chi tiết sản phẩm

Nam và Nữ Cạnh nhau (Phiên bản 5-Pin)

Ảnh này hiển thị phích cắm dương và ổ cắm âm của biến thể 5 chân (để minh họa) được đặt cạnh nhau để so sánh trực tiếp. Năm điểm tiếp xúc bằng đồng mạ niken có thể nhìn thấy rõ ở cả hai nửa. Cả hai đều có chung vỏ nhựa PVC màu đen và ren M16. Hình ảnh này giúp xác minh sự căn chỉnh và hướng tiếp xúc trước khi lắp ráp.

Nam và Nữ ở góc 45 độ

Góc nhìn 45 độ này cho thấy phích cắm đực và ổ cắm cái được tách ra một góc, để lộ cả hai sợi kim loại M16×1.0 – bên ngoài nam và bên trong nữ, cả hai đều là đồng thau mạ niken. Có thể nhìn thấy rõ vỏ PVC màu đen và vòng chữ O bịt kín trên chân ren ngoài. Hình ảnh này hỗ trợ việc kiểm tra tình trạng ren và vị trí phốt trước khi ghép nối.
