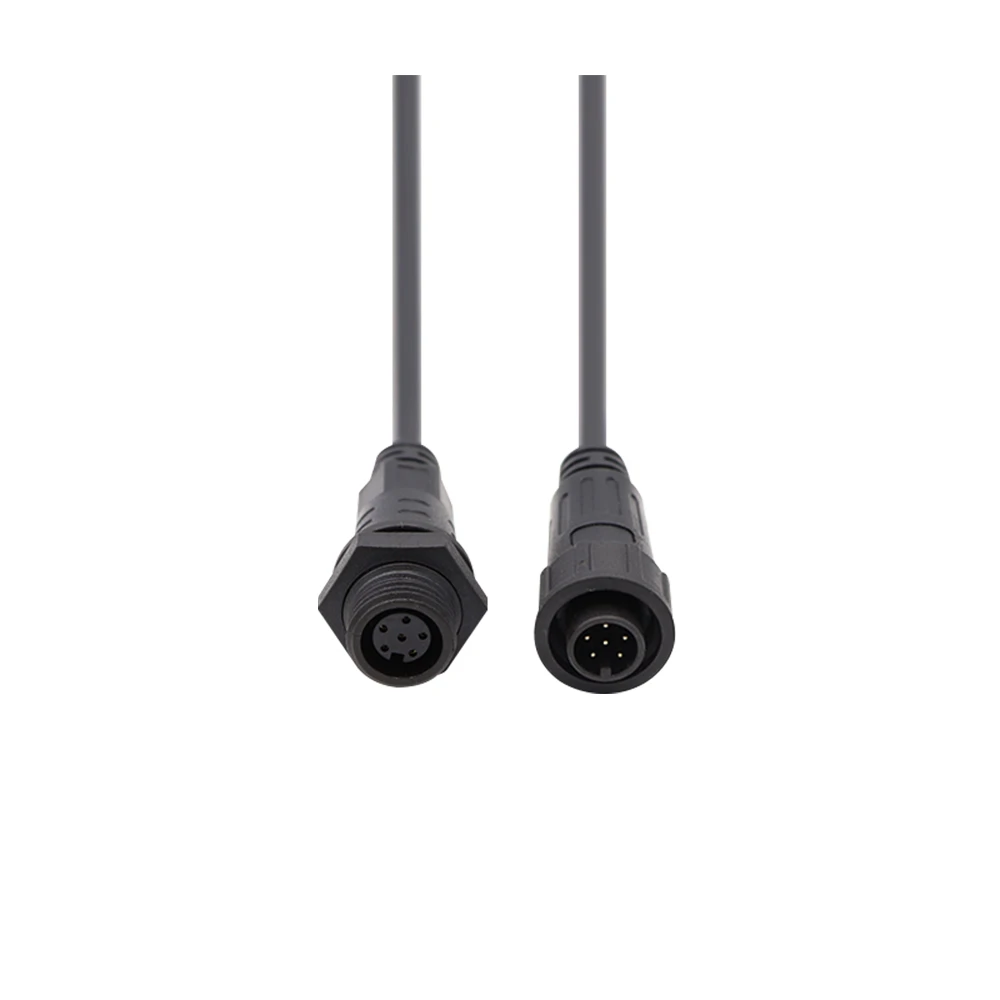

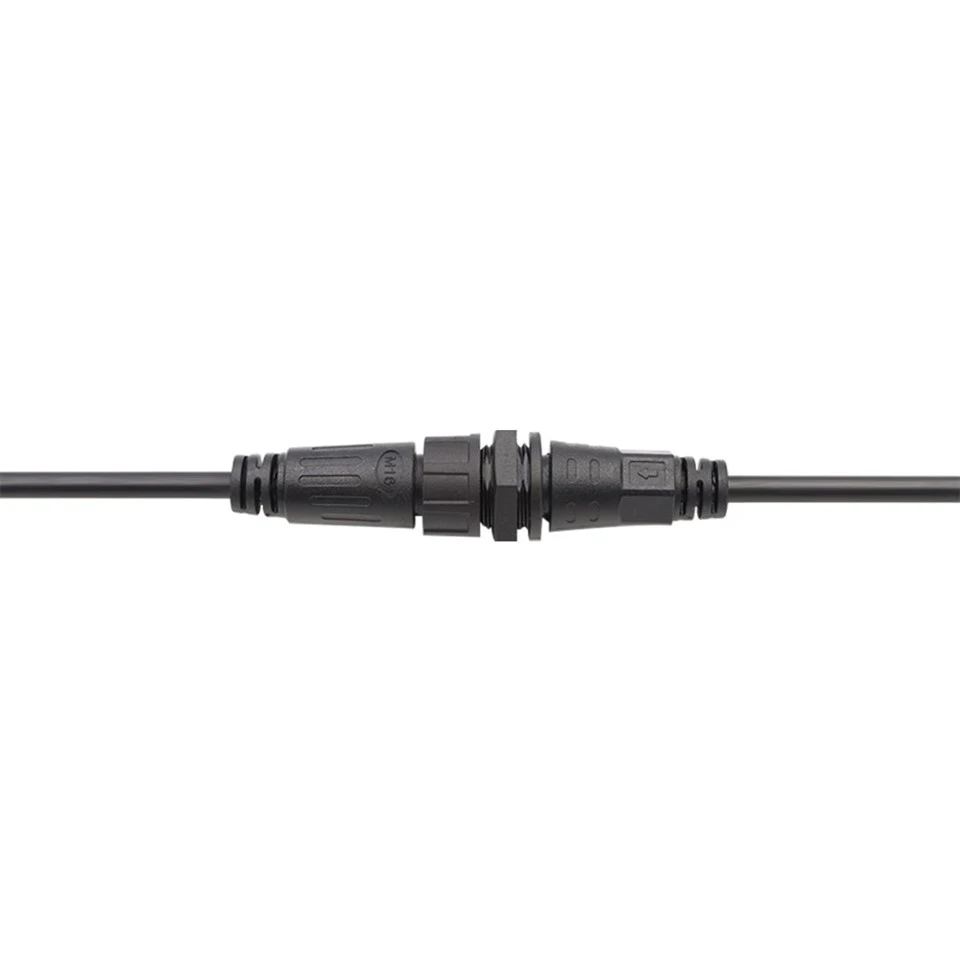

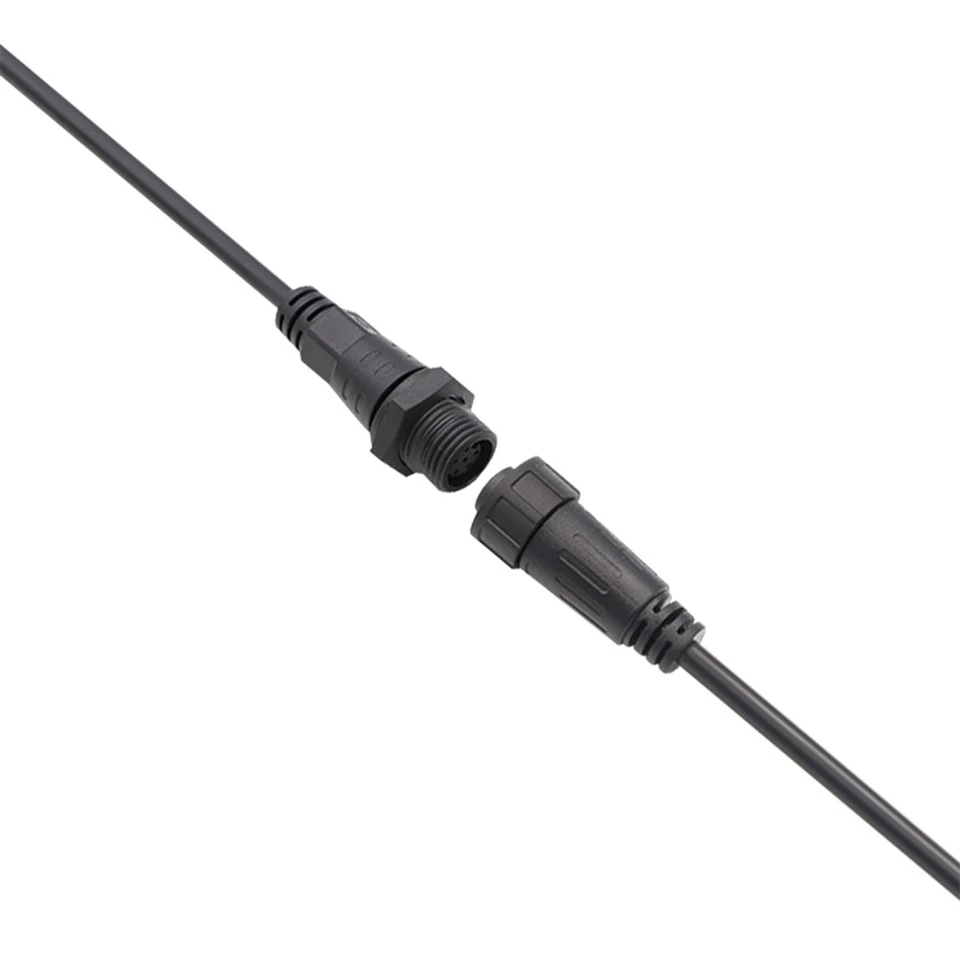

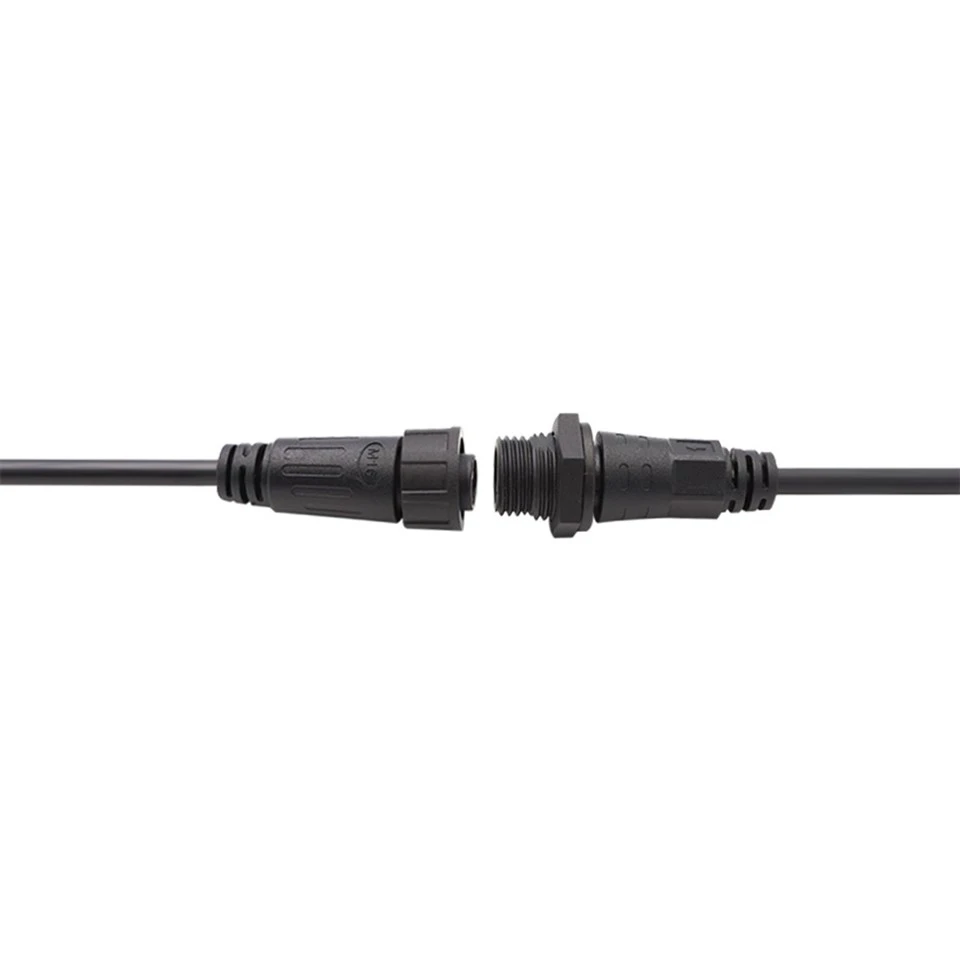

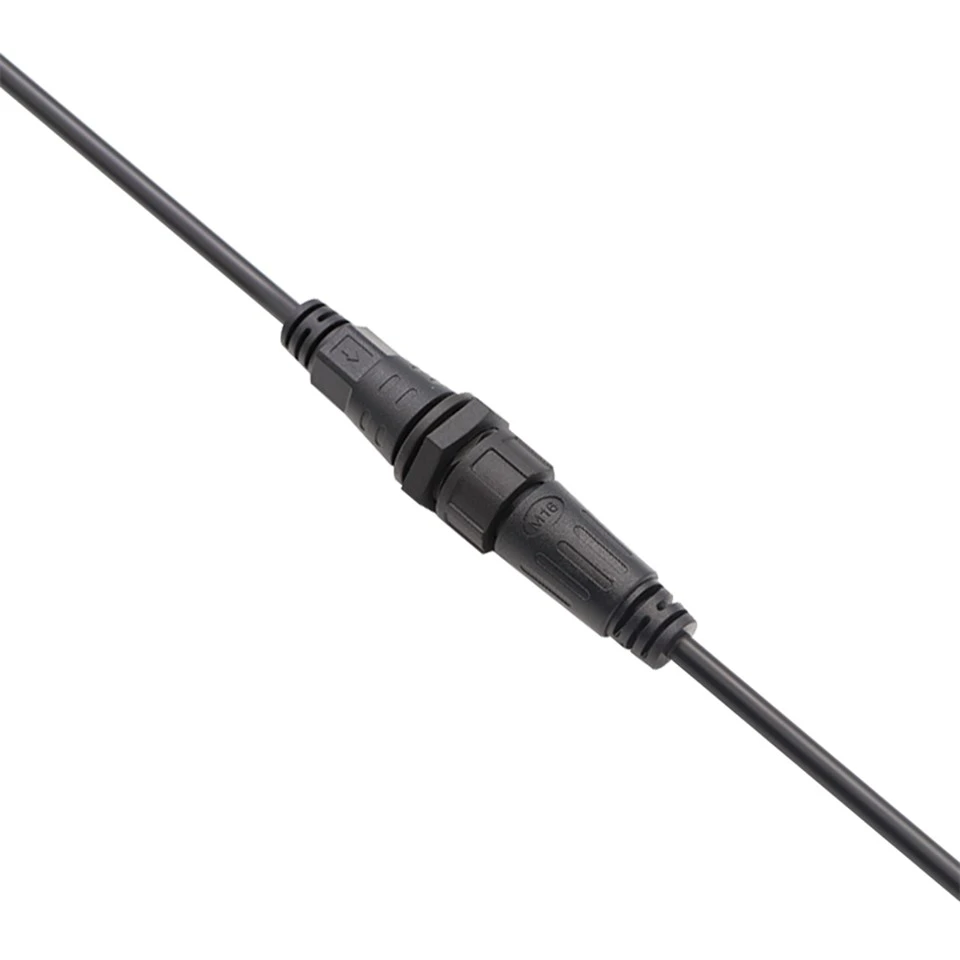

M16 5 Đầu nối chống nước có ren IP67

M16 5 chân là thiết bị đa mạch dành cho tự động hóa, hệ thống đèn LED và điều khiển ngoài trời – 4A/110V mỗi chân, đáp ứng nhiều tình huống phân phối tín hiệu và cảm biến. Luồng M16×1.0 giúp khóa chặt các cánh tay robot, mạng cảm biến băng tải và dây chiếu sáng phân tán. Các thiết bị điện phù hợp với dòng sản phẩm: Điện trở tiếp xúc nhỏ hơn hoặc bằng 10mΩ, Cách điện lớn hơn hoặc bằng 500MΩ ở DC 500V, điện môi 1,5kV, định mức 1.500 chu kỳ. Con dấu IP67, các điểm tiếp xúc bằng đồng mạ niken, vỏ bọc PVC – chịu được nhiệt độ từ -20 độ đến +85 độ. Cáp tối đa 8.0mm OD. Mạch song song cho hệ thống dây xích. Tùy chọn OEM/ODM mở. Lợi thế thực sự? Bạn có năm mạch độc lập trong cùng một lớp vỏ M16 thường chứa ít mạch hơn - vì vậy bạn có thể giảm số lượng đầu nối trên các hệ thống điều khiển phức tạp.

Gửi yêu cầu

Dongguan Hejiaxin Technology Co., Ltd. là một trong những nhà sản xuất và cung cấp đầu nối chống nước có ren m16 5 pin ip67 hàng đầu tại Trung Quốc. Vui lòng bán buôn các sản phẩm bền sản xuất tại Trung Quốc tại đây và nhận bảng giá từ nhà máy của chúng tôi. Tất cả các sản phẩm tùy chỉnh có chất lượng cao và giá cả cạnh tranh.

Thông số kỹ thuật

tham số	Đặc điểm kỹ thuật
Đánh giá điện áp	AC250V
ăn R hiện tại	Nhỏ hơn hoặc bằng 6A
Lần cắm	1500
OD cáp tối đa	Nhỏ hơn hoặc bằng 8,0mm
Cấu trúc mạch	Song song
Điện trở tiếp xúc	10mΩ
Cấu Trúc Cách Nhiệt	500MΩatDC500V
Độ bền điện áp ở nhiệt độ phòng	1,5KV
Đánh giá nhiệt độ	-20 độ ~+85 độ
Mức độ chống thấm nước	IP67

Thông số vật liệu

tham số	Đặc điểm kỹ thuật
chất liệu dây	PVC, Cao su
Chất liệu giắc cắm	PVC
Vật liệu ghim	Đồng thau mạ niken-
Vòng đệm	Cao su

Bản vẽ kỹ thuật sản phẩm

Core Configuration Diagram

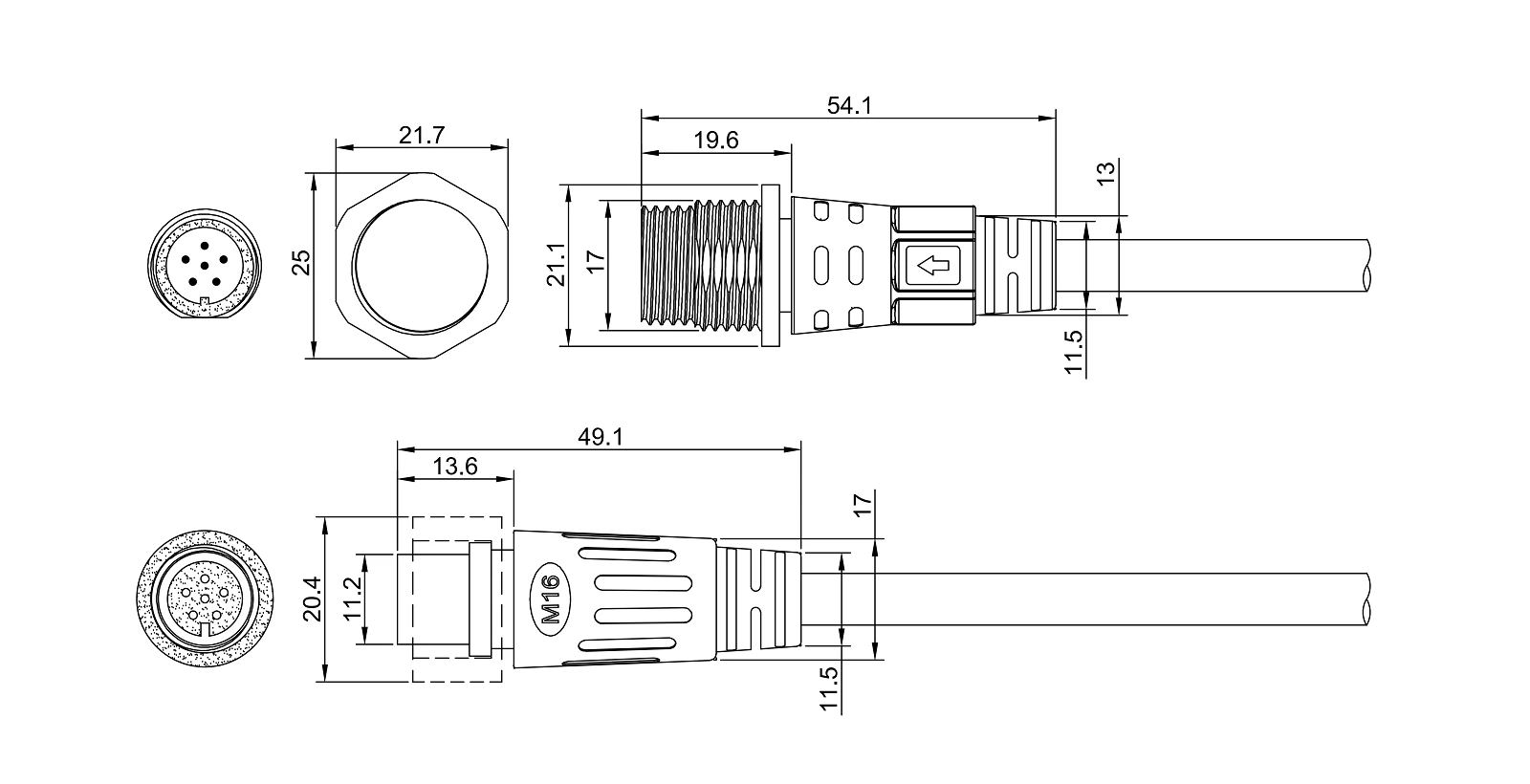

Dimensional Drawing

Thông số bản vẽ: phích cắm đực tổng thể 49,1mm, ren giao phối 13,6mm, đai ốc khớp nối 20,4mm AF. Ổ cắm cái có tổng thể 54,1 mm, độ sâu ren 21,7 mm, đai ốc gắn 21,1 mm AF. M16×1.0. 5‑pin có định mức 4A/110V – các biến thể khác: 2‑pin 10A/250V, 3‑pin 8A/250V, 4‑pin 6A/250V, 6‑pin 3A/60V. ISO 2768‑m. Các tệp CAD có sẵn ở dạng PDF hoặc DWG. Chúng tôi cũng có thể thay đổi dạng ren, chiều dài vỏ hoặc bố cục tiếp điểm nếu ứng dụng của bạn yêu cầu thứ gì đó ngoài bản vẽ tiêu chuẩn.

chi tiết sản phẩm

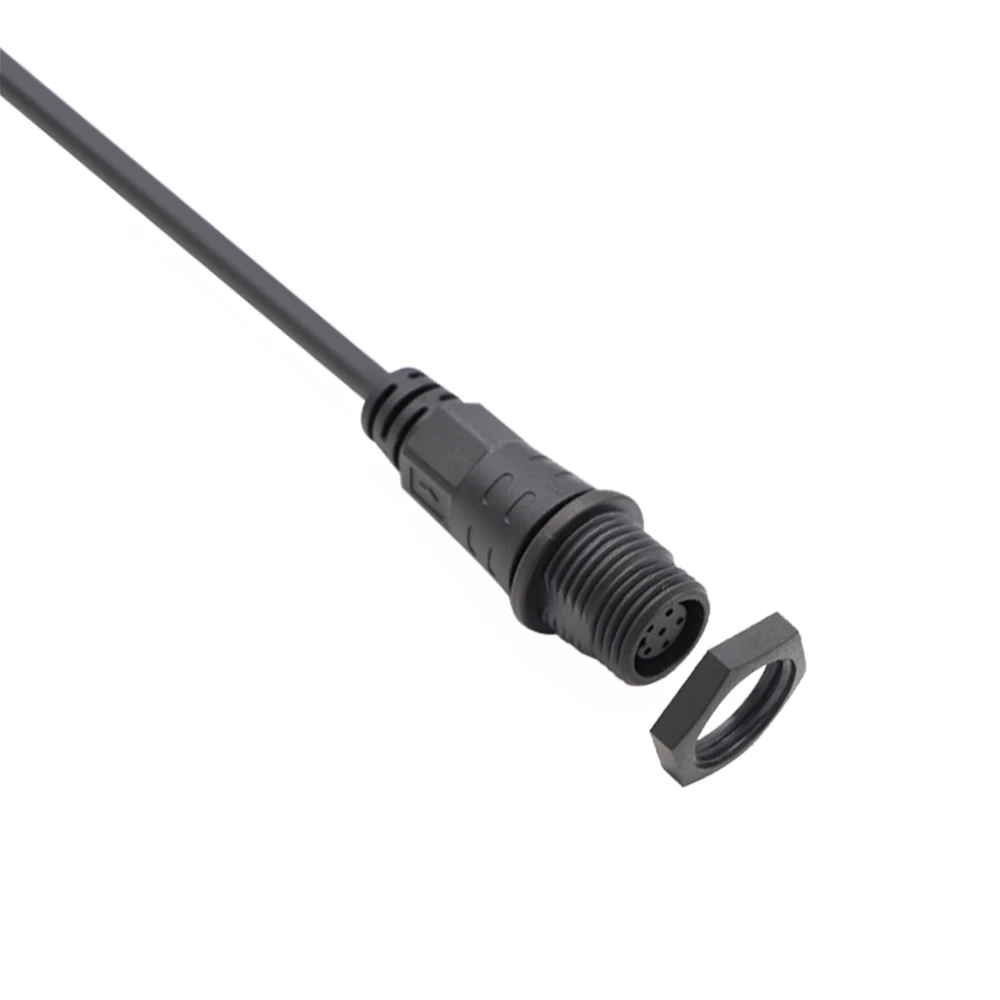

Ổ cắm cái 6-Pin có vòng kết nối tròn

Ảnh này minh họa ổ cắm dạng cái của biến thể 6 chân (để minh họa) có gắn vòng đầu nối hình tròn. Sáu điểm tiếp xúc ổ cắm và vỏ PVC màu đen có thể nhìn thấy rõ ràng, cùng với ren trong M16×1.0. Vòng tròn cung cấp thêm sự hỗ trợ cơ học và căn chỉnh trong quá trình giao phối.

Mặt trước của Nam và Nữ (Phiên bản 6 chốt, PVC màu đen)

Ảnh nhìn từ phía trước này hiển thị phích cắm dương và ổ cắm âm của biến thể 6 chân (vì mục đích minh họa) đặt cạnh nhau. Cả hai đều có sáu điểm tiếp xúc bằng đồng mạ niken được sắp xếp theo mẫu hình tròn M16 tiêu chuẩn với vỏ bằng nhựa PVC màu đen. Hình ảnh này giúp xác minh sự căn chỉnh và hướng của chốt/ổ cắm trước khi lắp ráp.
