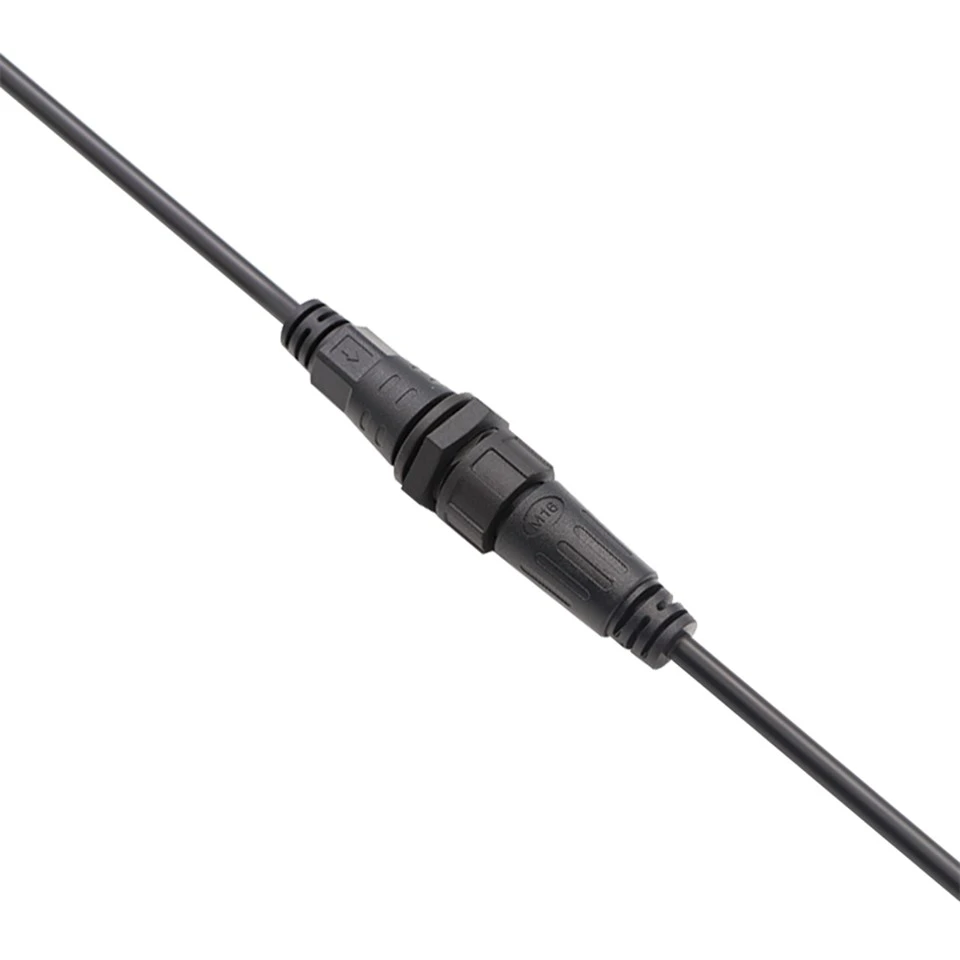

M16 4 Đầu nối chống nước có ren IP67

Chân M{0}}‑ nhằm mục đích chiếu sáng hàng hải, bảng điều khiển và thiết lập nguồn điện ngoài trời cần 6A/250V trên nhiều mạch lai. Ren là M16×1.0 – khóa chặt trong môi trường có độ rung cao như bộ gen, giá đỡ HVAC và thiết bị bên bến tàu. Nền tảng điện tương tự như các dòng còn lại: Điện trở tiếp xúc nhỏ hơn hoặc bằng 10mΩ, Cách điện lớn hơn hoặc bằng 500MΩ ở DC 500V, điện môi 1,5kV, tốt cho 1.500 chu kỳ. Con dấu IP67, chốt mạ niken, vỏ PVC – chạy từ -20 độ đến +85 độ, ướt hoặc bụi, không vấn đề gì. Cáp OD lên tới 8,0mm. Mạch song song hỗ trợ bố trí chuỗi vòng. Chúng tôi có thể điều chỉnh cấu hình chân cắm và cụm cáp cho phù hợp. Chốt bổ sung giúp bạn linh hoạt hơn so với phiên bản 2‑ hoặc 3‑pin mà không làm giảm độ bền.

Gửi yêu cầu

Dongguan Hejiaxin Technology Co., Ltd. là một trong những nhà sản xuất và cung cấp đầu nối chống nước có ren m16 4 pin ip67 hàng đầu tại Trung Quốc. Vui lòng bán buôn các sản phẩm bền sản xuất tại Trung Quốc tại đây và nhận bảng giá từ nhà máy của chúng tôi. Tất cả các sản phẩm tùy chỉnh có chất lượng cao và giá cả cạnh tranh.

Thông số kỹ thuật

tham số	Đặc điểm kỹ thuật
Đánh giá điện áp	AC250V
ăn R hiện tại	Nhỏ hơn hoặc bằng 6A
Lần cắm	1500
OD cáp tối đa	Nhỏ hơn hoặc bằng 8,0mm
Cấu trúc mạch	Song song
Điện trở tiếp xúc	10mΩ
Cấu Trúc Cách Nhiệt	500MΩatDC500V
Độ bền điện áp ở nhiệt độ phòng	1,5KV
Đánh giá nhiệt độ	-20 độ ~+85 độ
Mức độ chống thấm nước	IP67

Thông số vật liệu

tham số	Đặc điểm kỹ thuật
Chất liệu dây	PVC, Cao su
Chất liệu giắc cắm	PVC
Vật liệu ghim	Đồng thau mạ niken-
Vòng đệm	Cao su

Bản vẽ kỹ thuật sản phẩm

Core Configuration Diagram

Dimensional Drawing

CAD cung cấp cho chúng ta: phích cắm đực dài 49,1mm, ren giao phối 13,6mm, đai ốc khớp nối 20,4mm trên các mặt phẳng. Ổ cắm cái có tổng thể 54,1 mm, độ sâu ren 21,7 mm, đai ốc gắn 21,1 mm AF. M16×1.0 cả hai đầu. Định mức cho 4‑pin là 6A/250V – 2‑pin là 10A/250V, 3‑pin 8A/250V, 5‑pin 4A/110V, 6‑pin 3A/60V. ISO 2768‑m. PDF hoặc DWG có sẵn theo yêu cầu. Nếu độ dày bảng điều khiển hoặc đầu vào cáp của bạn không đạt tiêu chuẩn, chúng tôi có thể sửa đổi chiều dài vỏ, thông số ren trên mặt bảng hoặc cách bố trí tiếp điểm cho phù hợp.

chi tiết sản phẩm

Ổ cắm đực (Phiên bản 5 chân)

Ảnh này hiển thị phích cắm đực của biến thể 5 chân (để minh họa), với năm điểm tiếp xúc bằng đồng mạ niken được sắp xếp theo mẫu hình tròn M16 tiêu chuẩn. Vỏ PVC màu đen và ren ngoài M16×1.0 có thể nhìn thấy rõ. Hình ảnh này giúp xác minh tình trạng và hướng của chốt trước khi ghép nối.

Ổ cắm cái có vòng nối tròn (Phiên bản 5 chân)

Ảnh này minh họa ổ cắm dạng cái của biến thể 5 chân (để minh họa) có gắn vòng đầu nối hình tròn. Năm điểm tiếp xúc ổ cắm và vỏ PVC màu đen có thể nhìn thấy rõ ràng, cùng với ren trong M16×1.0. Vòng tròn cung cấp thêm sự hỗ trợ cơ học và căn chỉnh trong quá trình giao phối. Hình ảnh này hỗ trợ việc kiểm tra tình trạng tiếp xúc và căn chỉnh lắp ráp.
